KWALIFIKACJA EE3 - CZERWIEC 2017

Pytanie nr 21

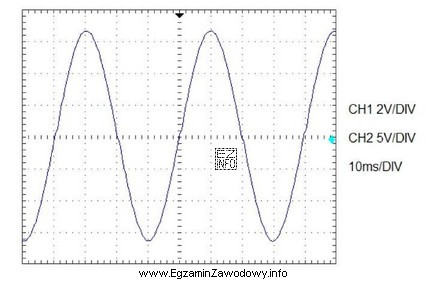

Na rysunku przedstawiono oscylogram wraz z ustawionymi wartościami wzmocnienia i podstawy czasu w oscyloskopie dwukanałowym. Ile wynosi amplituda napięcia przedstawionego na oscylogramie, jeśli wiadomo, że zostało ono doprowadzone do kanału 1 oscyloskopu?
A.
B.
C.
D.
