KWALIFIKACJA EE5 - STYCZEŃ 2013

Pytanie nr 13

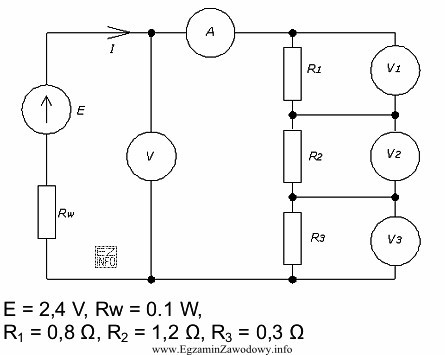

Dla obwodu przedstawionego na schemacie wyznacz wskazanie amperomierza A i woltomierza V₃.

Dla obwodu przedstawionego na schemacie wyznacz wskazanie amperomierza A i

	A.	I = 1,0 A, U_V3 = 0,3 V
	B.	I = 0,2 A, U_V3 = 0,6 V
	C.	I = 0,5 A, U_V3 = 0,15 V
	D.	I = 1,5 A, U_V3 = 0,45 V
		Zostaw bez odpowiedzi
