Pytanie nr 10

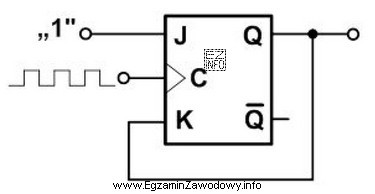

Na rysunku pokazano pewien sposób konfiguracji przerzutnika typu J-K. W jaki sposób zadziała ten układ?

	A.	Przejdzie w stan 1 i na stałe w nim pozostanie.
	B.	Zmieni swój stan na przeciwny z każdym taktem zegara.
	C.	Podtrzyma stan poprzedni z każdym taktem zegara.
	D.	Przejdzie w stan 0 i na stałe w nim pozostanie.
		Zostaw bez odpowiedzi
