KWALIFIKACJA ELM6 - CZERWIEC 2024 (test 2)

PYTANIE NR 26.

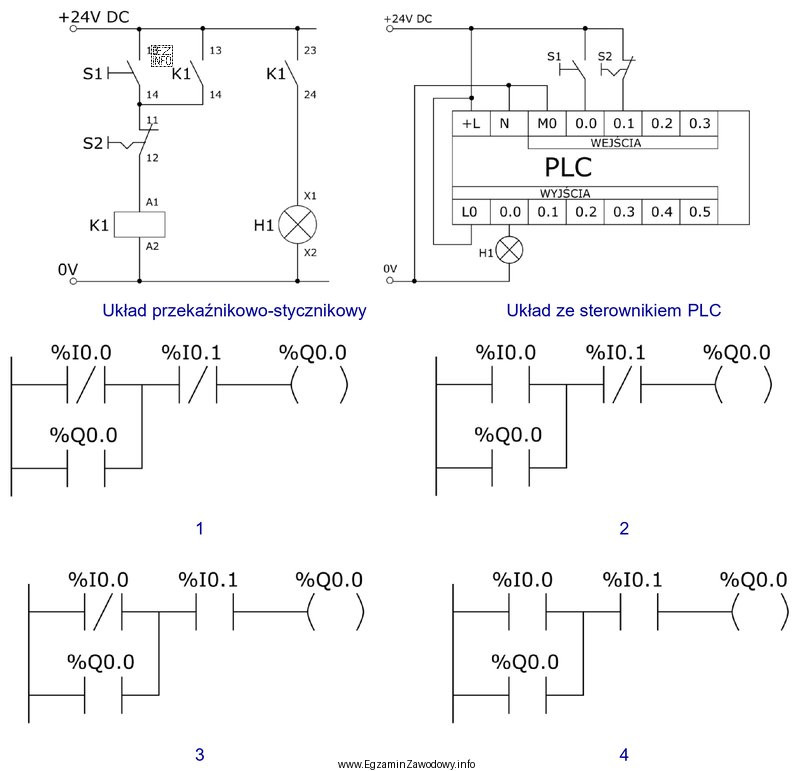

Na schematach zostały przedstawione układy: przekaźnikowo-stycznikowy oraz zastępujący go układ ze sterownikiem PLC. Który z przedstawionych programów zapisanych w języku LD realizuje działanie układu przekaźnikowo-stykowego?
Ilustracja przedstawia dwa schematy elektryczne oraz cztery programy zapisane w języku LD (Ladder Diagram).
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Program 4 poprawnie odwzorowuje logikę układu przekaźnikowo-stycznikowego: naciśnięcie S1 (%I0.0) załącza %Q0.0, który jest podtrzymywany przez własny styk, a wyłączenie następuje po naciśnięciu S2 (%I0.1).

Pełne wyjaśnienie:
Program 4 realizuje klasyczną logikę samopodtrzymania stycznika:
Po naciśnięciu S1 (%I0.0) załącza się wyjście %Q0.0 (odpowiednik stycznika K1). Wyjście to jest podtrzymywane przez własny styk (%Q0.0) nawet po puszczeniu S1. Wyłączenie następuje po naciśnięciu S2 (%I0.1), który rozwiera obwód.
Pozostałe programy nie zapewniają tej funkcjonalności:
  • Program 1 – nie podtrzymuje wyjścia po puszczeniu S1.
  • Program 2 – wymaga jednoczesnego trzymania S1 i nie odwzorowuje poprawnie logiki wyłączenia przez S2.
  • Program 3 – podobnie jak 1, nie realizuje podtrzymania.

Wskazówka: W układach automatyki przemysłowej podtrzymanie wyjścia przez własny styk jest kluczowe dla poprawnego działania sterowania start/stop.

Aktualizacja pytania: 22.12.2025
