KWALIFIKACJA ELE2 - STYCZEŃ 2011



PYTANIE NR 13.

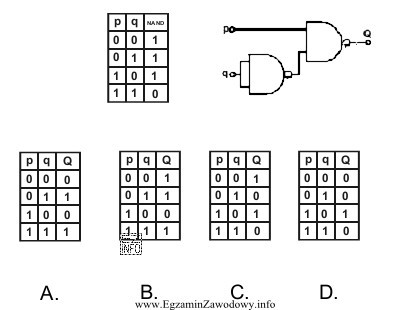

Wykorzystując tabelę prawdy dla bramki typu NAND, podaj, którą z funkcji logicznych realizuje przedstawiony układ bramek.
Wykorzystując tabelę prawdy dla bramki typu NAND, podaj, któ
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Tabela B pokazuje, że wyjście Q jest równe 1 dla wszystkich kombinacji wejść p i q, z wyjątkiem przypadku, gdy oba wejścia są równe 1 (wtedy Q = 0). Jest to zgodne z działaniem układu dwóch bramek NAND połączonych szeregowo, gdzie pierwsza bramka inwertuje sygnał p, a druga bramka NAND realizuje operację NAND na sygnale p i zainwertowanym p. Zatem poprawna odpowiedź to B.
