W drzwiczkach ramowo-płycinowych rama składa się z dwóch ramiaków pionowych i dwóch poziomych. Aby obliczyć długość ramiaka poziomego, trzeba prawidłowo zinterpretować wymiary z różnych rzutów rysunku.

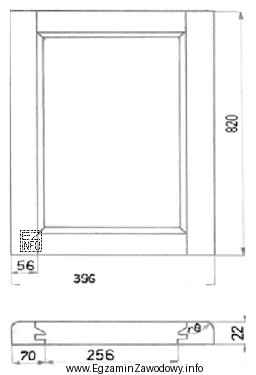

Na rysunku podana jest szerokość całkowita drzwiczek 396 mm. W przekroju widać także szerokość ramiaka pionowego 70 mm oraz wymiar 256 mm, który opisuje prześwit/obszar płyciny między wewnętrznymi krawędziami. To jednak nie jest długość elementu ramy, tylko światło wewnętrzne.
Kluczowe jest, że na widoku z przodu zaznaczono wymiar 56 mm odnoszący się do szerokości lica ramiaka pionowego (do krawędzi profilu/uskoku). W praktyce ramiak poziomy "dochodzi" do tej płaskiej części (lico), a nie do pełnej szerokości wraz z profilem. Dlatego do obliczenia długości ramiaka poziomego odejmuje się dwukrotność 56 mm:
396 mm − 2×56 mm = 396 mm − 112 mm = 284 mm.
Dlaczego pozostałe wartości są błędne?
- 256 mm to typowy błąd: jest to prześwit/płycina (np. 396−2×70), a nie długość ramiaka.
- 326 mm i 340 mm nie wynikają z podanych na rysunku zależności wymiarowych; oznaczałyby odejmowanie innych, nieuzasadnionych szerokości.
W zadaniach egzaminacyjnych warto zawsze sprawdzić, czy odejmowany wymiar dotyczy elementu konstrukcyjnego (lico, część pracująca w połączeniu), czy tylko światła (prześwitu). To rozróżnienie często decyduje o poprawnym wyniku.
