Grupa połączeń transformatora (tzw. grupa wektorowa) opisuje, w jaki sposób połączone są uzwojenia trójfazowe po stronie pierwotnej i wtórnej oraz czy po stronie gwiazdy jest wyprowadzony punkt neutralny.

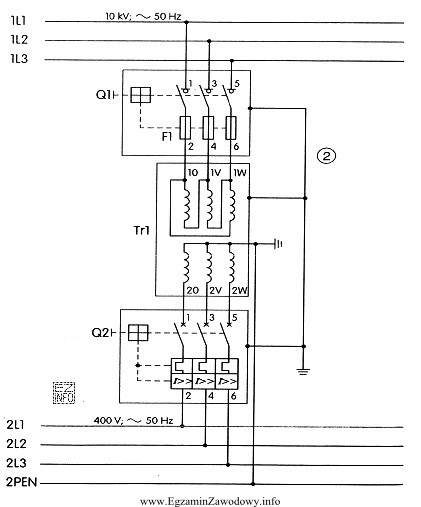

Odpowiedź "Dyn" jest poprawna, gdy na schemacie widać:
- D – uzwojenie po jednej stronie połączone w trójkąt (delta) (końce faz tworzą zamkniętą pętlę).
- y – uzwojenie po drugiej stronie połączone w gwiazdę (trzy końce uzwojeń zebrane w jeden punkt).
- n – ten punkt gwiazdy jest wyprowadzony jako neutralny (dostępny zacisk N).
Dlaczego pozostałe propozycje nie pasują do układu Dyn?
- "Yyn" oznacza gwiazdę po stronie pierwotnej i gwiazdę po stronie wtórnej, przy czym neutralny występuje po stronie wtórnej. Jeśli na schemacie jedna strona jest trójkątem, ta odpowiedź odpada.
- "Dd" oznacza trójkąt po obu stronach. W takim układzie nie ma połączenia w gwiazdę, więc nie może zgadzać się z rysunkiem, na którym wtórne jest w gwiazdę.
- "Yd" oznacza gwiazdę po stronie pierwotnej i trójkąt po stronie wtórnej. To odwrócenie względem Dyn; dodatkowo brak litery "n" wskazuje na brak wyprowadzonego neutralnego.
Wskazówka egzaminacyjna: przy rozpoznawaniu grupy połączeń zawsze wykonaj dwa kroki: (1) ustal, która strona to pierwotna i wtórna na podstawie oznaczeń zacisków; (2) sprawdź geometrię połączeń (trójkąt czy gwiazda) oraz czy punkt gwiazdy jest wyprowadzony jako N. Dopiero potem wybieraj zapis typu Dyn/Yd/Dd.
