KWALIFIKACJA MEC9 - STYCZEŃ 2014

PYTANIE NR 13.

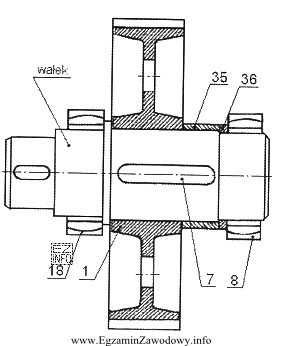

Kolejność czynności montażowych zespołu wałka przedstawionego na rysunku, powinna być następująca:

A.	koło (1) wcisnąć na wałek, a następnie wcisnąć wpust (7), zamontować tuleję (35), pierścień (36) oraz łożysko (8), odwrócić zespół i zamontować łożysko (18).
B.	na wałek wcisnąć koło (1), następnie wpust (7), tuleję (35), pierścień (36) oraz łożysko (8), odwrócić zespół i wcisnąć łożysko (18).
C.	zamontować na wałku łożysko (8), pierścień (36), tuleję (35), koło (1), łożysko (18).
D.	wpust (7) zamontować na wałku, na wałek wcisnąć koło (1) i łożysko (18), odwrócić zespół, zamontować tuleję (35), pierścień (36) oraz łożysko (8).
	Zostaw bez odpowiedzi

Wyjaśnienie poprawnej odpowiedzi:
Na podstawie dołączonego rysunku technicznego i znajomości zasad montażu elementów maszyn, odpowiednia kolejność montażu powinna uwzględniać konieczność zabezpieczenia elementów przed przemieszczaniem się na wałku. Wpust (7) jest elementem łączącym, który zapobiega względnemu przemieszczaniu się koła (1) względem wałka. Koło (1) i łożysko (18) są montowane na wałku przed odwróceniem zespołu, co jest logiczne z punktu widzenia dostępu i możliwości montażu. Po odwróceniu zespołu montowane są kolejne elementy, które zabezpieczają drugą stronę wałka, czyli tuleję (35), pierścień (36) oraz łożysko (8).
