KWALIFIKACJA ELE2 - STYCZEŃ 2015 (test 2)



PYTANIE NR 20.

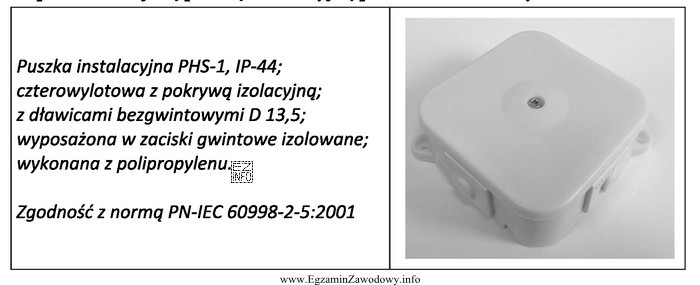

Na podstawie opisu określ, jaką puszkę instalacyjną przedstawiono na rysunku.
Ilustracja przedstawia puszkę instalacyjną, która jest opisana jako natynkowa hermetyczna.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Puszka natynkowa hermetyczna jest przeznaczona do montażu na powierzchni ściany i ma cechy zwiększające szczelność (np. pokrywa z uszczelką, dławiki). "Podtynkowa hermetyczna" dotyczy montażu w ścianie, a "przeciwogniowa" odnosi się do odporności ogniowej, nie do typowej puszki hermetycznej.

Pełne wyjaśnienie:

Rozpoznanie typu puszki instalacyjnej opiera się zwykle na dwóch cechach: sposobie montażu (natynkowy lub podtynkowy) oraz stopniu ochrony przed wpływami zewnętrznymi (zwykła lub o podwyższonej szczelności, potocznie "hermetyczna").

Odpowiedź "Natynkową hermetyczną." jest właściwa, gdy na rysunku widać puszkę przeznaczoną do montażu na powierzchni (obudowa "wystaje" poza płaszczyznę ściany) oraz elementy ograniczające wnikanie wody i pyłu, np. szczelną pokrywę, uszczelkę lub dławiki/przepusty do przewodów.

Dlaczego pozostałe odpowiedzi nie pasują:

  • "Przeciwogniową." – to inne kryterium doboru. Puszki przeciwogniowe dobiera się ze względu na zachowanie odporności ogniowej przegrody; sama obecność pokrywy czy przepustów nie przesądza o takiej klasie.
  • "Podtynkową hermetyczną." – "podtynkowa" oznacza montaż w otworze w ścianie (puszka jest schowana w tynku). Jeśli rysunek przedstawia obudowę natynkową, ta odpowiedź odpada mimo słowa "hermetyczna".
  • "Do montażu gniazd i wyłączników." – to opis zastosowania puszki osprzętowej (pod gniazda/łączniki), a nie nazwa typu wynikająca z montażu i szczelności. Puszka hermetyczna natynkowa bywa puszką łączeniową/rozgałęźną, a nie typową puszką osprzętową pod mechanizmy.

Wskazówka egzaminacyjna: najpierw ustal montaż (natynkowy vs podtynkowy), a dopiero potem cechy szczelności. Unikniesz pomyłek wynikających z tego, że wiele puszek ma podobny kształt pokrywy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest puszka natynkowa w instalacji elektrycznej?
Puszka natynkowa to puszka montowana na powierzchni ściany lub sufitu, bez wykonywania głębokich bruzd. Stosuje się ją często w garażach, piwnicach, pomieszczeniach technicznych i tam, gdzie nie chce się kuć ścian. Ułatwia też modernizacje i szybki dostęp do połączeń.
Co oznacza, że puszka jest hermetyczna?
W praktyce "hermetyczna" oznacza puszkę o podwyższonej szczelności przed pyłem i wilgocią, zwykle z pokrywą i uszczelką oraz szczelnymi przepustami przewodów. Taka puszka lepiej chroni złącza i połączenia w trudniejszych warunkach środowiskowych.
Jak odróżnić puszkę natynkową od podtynkowej na rysunku?
Puszka natynkowa jest przedstawiana jako obudowa wystająca poza ścianę, przykręcana do podłoża. Puszka podtynkowa jest "wpuszczona" w ścianę i zwykle ma kształt umożliwiający osadzenie w otworze (np. okrągły korpus pod tynk).
Dlaczego puszki hermetyczne są ważne w wilgotnych pomieszczeniach?
Wilgoć i kondensacja mogą powodować korozję, upływ prądu i pogorszenie izolacji. Puszka o podwyższonej szczelności ogranicza dostęp wody i pyłu do zacisków oraz połączeń przewodów. To poprawia bezpieczeństwo i zmniejsza ryzyko awarii w eksploatacji.
Czy puszka do montażu gniazd i wyłączników to to samo co puszka hermetyczna?
Nie zawsze. Puszka "do gniazd i wyłączników" (osprzętowa) jest dobierana pod mechanizm osprzętu i sposób montażu w ścianie. Puszka hermetyczna natynkowa często pełni rolę puszki łączeniowej/rozgałęźnej. Są też puszki osprzętowe o podwyższonej szczelności, ale to osobna konfiguracja.
Jakie cechy puszki sugerują, że jest hermetyczna?
Najczęściej są to: pokrywa z dociskiem, uszczelka pod pokrywą, szczelne przepusty lub dławiki kablowe oraz masywniejsza obudowa. Same "zaślepki" bez uszczelnienia nie muszą oznaczać puszki hermetycznej.
Kiedy stosuje się puszki natynkowe zamiast podtynkowych?
Puszki natynkowe wybiera się, gdy nie można lub nie opłaca się wykonywać bruzd (np. beton, zabytkowe ściany), gdy instalacja ma być łatwo dostępna (pomieszczenia techniczne), albo gdy prowadzi się przewody w listwach/korytach. To także typowy wybór w garażach i warsztatach.
Dlaczego odpowiedź "przeciwogniowa" bywa myląca w takich zadaniach?
Bo brzmi "specjalistycznie", ale dotyczy innego kryterium niż szczelność czy montaż. Odporność ogniowa wynika z przeznaczenia i klasy danego rozwiązania, a nie z samego faktu, że puszka ma pokrywę. W zadaniach rozpoznawczych trzeba trzymać się cech widocznych na rysunku.
Jak przygotować się do zadań z rozpoznawania osprzętu instalacyjnego na egzaminie?
Ucz się na zdjęciach i rysunkach: puszki natynkowe, podtynkowe, łączeniowe, osprzętowe, hermetyczne. Rób własne porównania cech: sposób mocowania, kształt korpusu, rodzaj pokrywy, przepusty przewodów. Pomaga też przegląd katalogów producentów osprzętu.
Jakie błędy najczęściej popełnia się przy wyborze typu puszki?
Najczęstsze błędy to: ignorowanie sposobu montażu (natynk/podtynk), skupienie się tylko na słowie "hermetyczna", mylenie puszki łączeniowej z osprzętową pod gniazdo/łącznik oraz wybór "przeciwogniowej" bez podstaw w cechach rysunku. Pomaga analiza: montaż → szczelność → przeznaczenie.
info

Około 50% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że puszka natynkowa hermetyczna jest przeznaczona do montażu na powierzchni ściany i ma cechy zwiększające szczelność (np. pokrywa z uszczelką, dławiki).

Materiały:

  • Katalogi producentów osprzętu instalacyjnego (dział: puszki instalacyjne i puszki hermetyczne)
  • Podręczniki do elektroinstalacji budynkowych (rozdziały o osprzęcie i prowadzeniu przewodów)
  • Ćwiczenia z rozpoznawania osprzętu na zdjęciach/rysunkach oraz dobór do warunków środowiskowych
