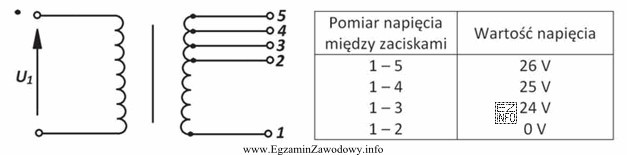

W diagnostyce transformatora (strony wtórnej) kluczowe jest rozróżnienie, czy anomalia dotyczy samego uzwojenia, czy jedynie połączeń wyprowadzeń uzwojenia z zaciskami. Tabela pomiarów napięć między parami zacisków pozwala wskazać, które "ramię" obwodu wtórnego zachowuje się nietypowo.
Jeżeli z wyników wynika, że nieprawidłowość pojawia się konsekwentnie w pomiarach obejmujących zacisk 2, a pozostałe pomiary (między innymi zaciskami) pozostają spójne z pracą transformatora, to najbardziej logiczną interpretacją jest uszkodzenie przewodu/wyprowadzenia łączącego uzwojenie z zaciskiem 2. W takim przypadku uzwojenie może być elektrycznie "sprawne", ale nie jest poprawnie wyprowadzone na listwę zaciskową.
Dlaczego pozostałe odpowiedzi nie pasują do takiego wzorca?
- "Uszkodzona jest izolacja uzwojenia wtórnego." Uszkodzenie izolacji zwykle manifestuje się prądami upływu, przebiciem do rdzenia/obudowy lub niestabilnymi wynikami i często nie ogranicza się do objawów przypisanych tylko jednemu zaciskowi w prosty, powtarzalny sposób.
- "Występuje przerwa w uzwojeniu wtórnym." Przerwa w samym uzwojeniu zwykle powoduje brak poprawnych zależności napięć dla całego obwodu (lub sekcji uzwojenia), a nie wyłącznie dla wyprowadzenia na jeden zacisk; często "rozsypuje" spójność pomiarów bardziej globalnie.
- "Występuje zwarcie między zaciskami 2 i 3." Zwarcie między zaciskami daje charakterystyczny obraz: napięcie między zwartymi zaciskami dąży do zera, a pozostałe pomiary są zniekształcone w sposób typowy dla zwarcia obciążającego uzwojenie. To inny mechanizm niż przerwa w wyprowadzeniu.
W praktyce po takiej diagnozie sensowne jest sprawdzenie połączeń mechanicznych, lutów/zacisków, ciągłości przewodu wyprowadzeniowego i dopiero potem pogłębione pomiary uzwojenia.
