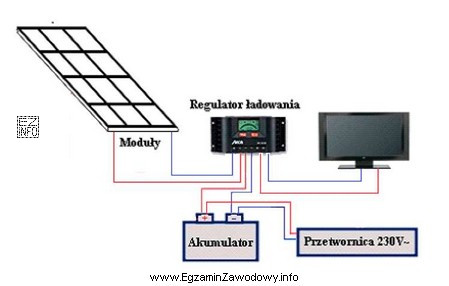

Autonomiczna instalacja fotowoltaiczna (off-grid) składa się zwykle z: modułów PV, regulatora ładowania, akumulatora oraz przetwornicy (inwertera) DC/AC. Każdy z tych elementów ma inne zadanie i inne typowe napięcia pracy.
Dlaczego poprawna jest odpowiedź "Odbiornik."?
Wyjście obciążenia na regulatorze (zaciski LOAD) jest przeznaczone do zasilania odbiorników prądu stałego o napięciu systemowym (najczęściej 12 V lub 24 V DC). Typowe domowe urządzenia, takie jak telewizor, pracują na 230 V AC. Jeżeli taki odbiornik zostanie podłączony do wyjścia DC regulatora, to nie otrzyma właściwego rodzaju prądu i napięcia, a dodatkowo może to prowadzić do przeciążeń lub uszkodzeń elementów instalacji. Odbiornik 230 V powinien być podłączony do wyjścia przetwornicy, która zamienia 12/24 V DC z akumulatora na 230 V AC.
Dlaczego "Przetwornica." nie jest błędem?
W praktyce off-grid inwerter podłącza się bezpośrednio do akumulatora (z odpowiednim zabezpieczeniem po stronie DC), a nie do zacisków LOAD regulatora. Wynika to z tego, że inwerter może pobierać duże prądy, a wyjście LOAD bywa ograniczone prądowo i służy do mniejszych obciążeń DC.
Dlaczego "Akumulator." jest poprawnie ujęty?
Akumulator stanowi magazyn energii i jest standardowo łączony z regulatorem na zaciskach BAT, aby regulator mógł prawidłowo ładować oraz nadzorować napięcie systemu.
Dlaczego "Moduły fotowoltaiczne." są poprawne?
Moduły PV podłącza się do wejścia PV (solar) regulatora ładowania, ponieważ regulator dopasowuje parametry ładowania do akumulatora.
Wskazówka egzaminacyjna: najpierw ustal, czy odbiornik jest DC czy AC. Następnie sprawdź, czy jest podłączony do właściwego źródła: DC do LOAD (lub bezpośrednio do akumulatora przez zabezpieczenia), a AC wyłącznie za przetwornicą.
