KWALIFIKACJA ELE2 - STYCZEŃ 2020



PYTANIE NR 26.

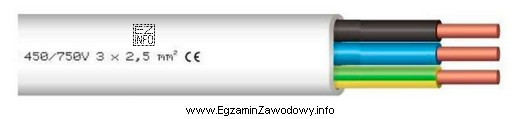

Jakie oznaczenie posiada przewód przedstawiony na rysunku?
Ilustracja przedstawia przewód elektryczny, który jest istotnym elementem w kontekście kwalifikacji zawodowej dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "YDYpżo 3×2,5 mm2" wskazuje typ przewodu oraz jego podstawowe parametry: liczbę żył (3) i przekrój każdej żyły (2,5 mm2). W takich zadaniach rozstrzygające są cechy widoczne na rysunku oraz pełny zapis oznaczenia, a nie sam przekrój.

Pełne wyjaśnienie:

W pytaniu należy rozpoznać oznaczenie przewodu na podstawie rysunku. Kluczowe jest, że zapis oznaczenia przewodu zwykle zawiera część literową (informującą o rodzaju przewodu/kabla, izolacji i przeznaczeniu) oraz część liczbową określającą budowę żył.

Odpowiedź "YDYpżo 3×2,5 mm2" jest poprawna, ponieważ jest to kompletne oznaczenie zawierające dwa elementy, które w tego typu zadaniach muszą się zgadzać z rysunkiem:

  • "3×" – liczba żył w przewodzie (trzy żyły),
  • "2,5 mm2" – przekrój żyły, czyli parametr istotny dla obciążalności i doboru do zastosowania.

Pozostałe odpowiedzi są nieprawidłowe, bo mimo podobnej części liczbowej (3×2,5 mm2) wskazują inny typ przewodu w części literowej. W praktyce część literowa nie jest "ozdobnikiem" – determinuje konstrukcję i zastosowanie przewodu, więc jej pomylenie skutkuje błędnym doborem materiału.

Odpowiedź "OWY 3×2,5 mm2" jest błędna, ponieważ oznacza inny rodzaj przewodu niż przedstawiony na rysunku (inna część literowa). Podobnie "YLYżo 3×2,5 mm2" różni się literami, więc wskazuje inną konstrukcję lub przeznaczenie. Również "OW 3×2,5 mm2" nie jest równoważne z poprawnym oznaczeniem – skrócenie lub zmiana liter może oznaczać inny wyrób.

Wskazówka egzaminacyjna: zawsze analizuj zapis w całości. Sam przekrój i liczba żył nie wystarczą, bo wiele różnych przewodów może mieć układ 3×2,5 mm2, a o poprawności decyduje zgodność typu przewodu z rysunkiem i wymaganiami zastosowania.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza zapis 3×2,5 mm2 w oznaczeniu przewodu?
Zapis 3×2,5 mm2 oznacza, że przewód ma trzy żyły, a przekrój każdej żyły wynosi 2,5 mm2. To parametr używany przy doborze przewodu do obciążenia i sposobu ułożenia, ale nie opisuje jeszcze typu izolacji ani przeznaczenia.
Jak czytać oznaczenia literowe przewodów, takie jak YDYpżo?
Część literowa (np. YDYpżo) identyfikuje typ przewodu – m.in. konstrukcję, rodzaj izolacji/powłoki i cechy wykonania. Na egzaminie porównuje się ją z tym, co widać na rysunku i w dokumentacji, bo sama liczba żył i przekrój nie wystarczają.
Dlaczego nie wystarczy dopasować tylko przekrój 2,5 mm2?
Ten sam przekrój (np. 2,5 mm2) może występować w wielu różnych przewodach. O poprawnym doborze decydują też cechy z części literowej: konstrukcja, izolacja i zastosowanie. Błąd w literach może oznaczać wybór przewodu o innych właściwościach niż wymagane.
Jakie są najczęstsze błędy przy rozpoznawaniu przewodu na rysunku?
Najczęściej myli się odpowiedzi przez: czytanie tylko fragmentu oznaczenia (np. samego 3×2,5), pomijanie liter dodatkowych, oraz wybór "znanego skrótu" bez analizy. Pomaga nawyk sprawdzania kolejno: liczby żył, przekroju i pełnej części literowej.
Czy przewody o tym samym przekroju mogą mieć różne zastosowanie?
Tak. Dwa przewody o identycznym układzie żył i przekroju mogą różnić się izolacją, powłoką, odpornością i przeznaczeniem. W praktyce wpływa to na dopuszczalne warunki pracy i sposób prowadzenia instalacji. Dlatego oznaczenie literowe jest równie ważne jak liczby.
Kiedy w praktyce technika gazownictwa przydaje się znajomość przewodów?
Przydaje się m.in. przy pracach, gdzie występuje zasilanie lub sterowanie urządzeń współpracujących z instalacją gazową (np. automatyka, sygnalizacja). Trzeba rozumieć oznaczenia, by sprawdzić zgodność z projektem i nie zastosować niewłaściwego przewodu w miejscu o określonych wymaganiach.
Jak sprawdzić na egzaminie, czy liczba żył zgadza się z rysunkiem?
Na rysunku zwykle widać przekrój przewodu lub opis żył. Weryfikuj, czy jest trzyżyłowy (3×) lub inny, a następnie dopasuj przekrój żyły. Dopiero na końcu porównuj pełne oznaczenie literowe, bo ono odróżnia typ przewodu przy tych samych liczbach.
Jaką strategię przyjąć, gdy dwie odpowiedzi wyglądają bardzo podobnie?
Nie wybieraj "na oko". Porównaj odpowiedzi znak po znaku: najpierw część liczbową (3×2,5), potem każdą literę w oznaczeniu. Jedna zmieniona litera może oznaczać inny przewód. Dobrą praktyką jest podkreślanie różnic w oznaczeniu na brudno.
Czy oznaczenia przewodów mogą zmieniać się w czasie?
Tak, oznaczenia i nazewnictwo mogą się zmieniać wraz z aktualizacją norm i praktyki rynkowej. Dlatego w nauce do egzaminu warto opierać się na materiałach dydaktycznych i dokumentacji używanej w danym systemie kształcenia oraz sprawdzać, jakie oznaczenia są wymagane w danym zestawie zadań.
Gdzie szukać wiarygodnych informacji o oznaczeniach przewodów do nauki?
Najlepiej korzystać z: katalogów producentów (działy o oznaczeniach i budowie), podręczników z elektrotechniki dla szkół branżowych oraz materiałów szkolnych do danego kwalifikacyjnego kursu. Unikaj losowych opisów bez źródeł, bo mogą mieszać różne systemy oznaczeń.
