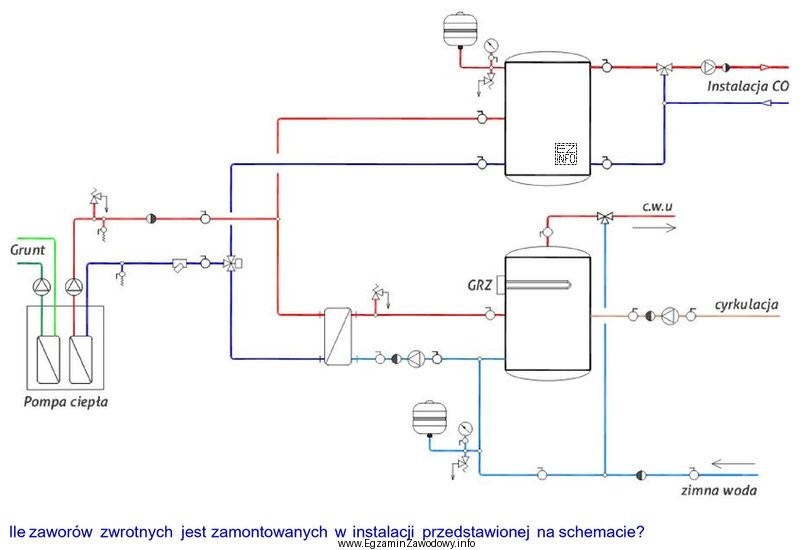

Zadania oparte na schematach instalacji OZE (np. z pompą ciepła, obiegami CO i c.w.u. oraz cyrkulacją) zwykle sprawdzają umiejętność czytania dokumentacji: rozpoznania symbolu armatury i poprawnego policzenia, ile razy występuje on w układzie.
Odpowiedź "5 zaworów." jest poprawna wtedy, gdy na rysunku wskazany w poleceniu symbol zaworu występuje dokładnie pięć razy. Kluczowe jest, aby liczyć wyłącznie te elementy, które odpowiadają dokładnie temu samemu symbolowi (a nie innym, podobnym znakom spotykanym na schematach).
Dlaczego pozostałe odpowiedzi są błędne?
- "4 zawory." – typowy wynik, gdy pomija się jeden zawór (np. na krótkim odcinku instalacji lub w miejscu mniej widocznym na rysunku).
- "3 zawory." – często wynika z policzenia tylko jednego obiegu (np. tylko CO albo tylko c.w.u.) zamiast całego schematu.
- "6 zaworów." – bywa skutkiem podwójnego policzenia tego samego symbolu (np. przy przechodzeniu trasą zasilania i powrotu) albo pomylenia go z innym, podobnym symbolem armatury.
Wskazówka egzaminacyjna: licz elementy metodycznie (np. od lewej do prawej lub zgodnie z kierunkiem przepływu), a każdy znaleziony symbol zaznacz na wydruku/na ekranie, żeby nie policzyć go drugi raz.
