KWALIFIKACJA ELM2 + ELM5 - CZERWIEC 2014



PYTANIE NR 15.

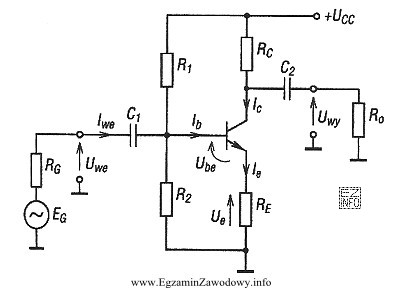

Jaką funkcję pełni rezystor RE we wzmacniaczu OE, którego schemat przedstawiono na rysunku?
Jaką funkcję pełni rezystor RE we wzmacniaczu OE, któ
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rezystor RE we wzmacniaczu OE (wzmacniacz z wspólnym emiterem) pełni funkcję stabilizacji punktu pracy tranzystora. Dzieje się tak, ponieważ wprowadza on ujemne sprzężenie zwrotne, które stabilizuje prąd kolektora Ic wobec zmian temperatury oraz wahań parametrów tranzystora. Rezystor ten wpływa na stabilność napięcia baza-emiter Ube, co przekłada się na stabilność punktu pracy tranzystora.
