KWALIFIKACJA INF2 + INF3 - CZERWIEC 2007



PYTANIE NR 15.

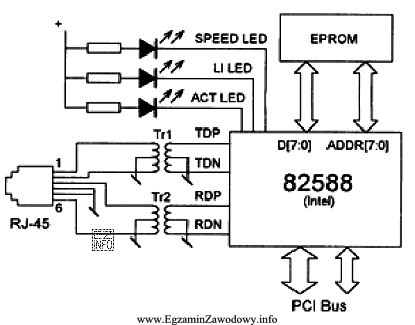

Jaką funkcję pełnią elementy Tr1 i i Tr2 widoczne na schemacie przedstawiającym kartę sieciową Ethernet?
Ilustracja przedstawia schemat blokowy karty sieciowej Ethernet, który jest używany w kontekście egzaminu zawodowego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Elementy Tr1 i Tr2 w torze Ethernet to elementy magnetyczne (transformator/sprzężenie), których kluczową rolą jest separacja galwaniczna.
Oddzielają elektrycznie urządzenie końcowe od sieci, poprawiają odporność na zakłócenia i ograniczają skutki różnic potencjałów między masami.

Pełne wyjaśnienie:

W interfejsach Ethernet po skrętce miedzianej (np. 10/100/1000BASE-T) przy złączu RJ-45 niemal zawsze znajdują się elementy magnetyczne (często oznaczane jako Tr). W praktyce są to transformatory impulsowe i/lub układy sprzęgające z dławikami, nazywane potocznie "magnetyką Ethernet".

Dlaczego odpowiedź o izolacji jest poprawna?
Najważniejszą funkcją tych elementów jest separacja galwaniczna pomiędzy stroną urządzenia (komputer/karta sieciowa) a stroną kabla/sieci LAN. Oznacza to, że nie ma bezpośredniego połączenia elektrycznego mas/obwodów DC. Taka separacja ogranicza ryzyko uszkodzeń przy różnicach potencjałów między urządzeniami, zmniejsza wpływ zakłóceń i pomaga spełnić wymagania bezpieczeństwa dla portów sieciowych.

Dlaczego pozostałe odpowiedzi są błędne?

  • "Zapewniają szyfrowanie i deszyfrowanie danych…" – szyfrowanie realizuje się w wyższych warstwach (np. protokoły i oprogramowanie lub wyspecjalizowane układy), a nie przez pasywne transformatory w warstwie fizycznej. Elementy Tr nie wykonują operacji logicznych na danych.
  • "Sygnalizują… kolorem zielonym szybkość pracy…" – sygnalizacja prędkości/linku jest realizowana przez diody LED i logikę sterującą, nie przez transformatory. Tr w torze sygnałowym nie świecą i nie pełnią funkcji wskaźników.
  • "Sygnalizują… dźwiękiem aktywność…" – karty sieciowe standardowo nie wykorzystują elementów magnetycznych do wytwarzania sygnałów dźwiękowych. Aktywność sieci jest raportowana w systemie operacyjnym i/lub przez diody LED.

Wskazówka egzaminacyjna: jeśli na schemacie przy porcie RJ-45 widzisz oznaczenia typu Tr lub blok "magnetics", najczęściej chodzi o transformator separujący/sprzęgający, a więc o izolację galwaniczną oraz poprawę odporności na zakłócenia w torze Ethernet.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest separacja galwaniczna w porcie Ethernet?
Separacja galwaniczna to elektryczne odseparowanie obwodów urządzenia od obwodów kabla/sieci LAN (brak bezpośredniego połączenia DC). W Ethernet po skrętce realizuje się ją zwykle przez transformatory (magnetykę), co zwiększa bezpieczeństwo i odporność na różnice potencjałów oraz zakłócenia.
Jaką rolę pełnią transformatory przy złączu RJ-45 w karcie sieciowej?
Transformatory (magnetyka Ethernet) sprzęgają sygnał różnicowy i zapewniają separację galwaniczną między kartą sieciową a okablowaniem. Dodatkowo pomagają tłumić zakłócenia wspólne i ograniczają przenoszenie składowej stałej, co poprawia odporność łącza.
Dlaczego elementy magnetyczne w Ethernet nie szyfrują danych?
Szyfrowanie to operacja logiczna wykonywana przez oprogramowanie lub układy kryptograficzne. Magnetyka Ethernet to elementy pasywne toru warstwy fizycznej (transformatory/dławiki), które nie "rozumieją" ramek ani bitów w sensie protokołu, więc nie mogą szyfrować ani deszyfrować.
Jak rozpoznać na schemacie magnetykę Ethernet oznaczoną jako Tr?
Na schematach magnetyka jest często opisana jako Tr (transformer) i znajduje się pomiędzy układem PHY a złączem RJ-45. Zwykle ma kilka uzwojeń dla par przewodów (TX/RX) i może być narysowana jako transformatory lub jako gotowy blok "LAN magnetics".
Kiedy brak separacji galwanicznej może uszkodzić port LAN?
Ryzyko rośnie przy różnicach potencjałów między urządzeniami (np. inne zasilanie, uziemienie), przepięciach indukowanych w kablu (burza, długie trasy) lub błędach instalacji. Separacja galwaniczna przez magnetykę ogranicza prądy wyrównawcze i zmniejsza szansę uszkodzenia PHY.
Czy diody LED w porcie Ethernet informują o szybkości i aktywności?
Tak, ale robią to diody LED sterowane przez kontroler/PHY, a nie transformatory. LED-y sygnalizują zwykle link/aktywność oraz czasem prędkość (10/100/1000). Elementy Tr są w torze sygnałowym i nie pełnią funkcji wskaźników świetlnych.
Jakie są typowe objawy uszkodzenia magnetyki Ethernet na płycie?
Typowe objawy to brak zestawienia linku mimo sprawnego kabla i switcha, niestabilne połączenie, zaniżona prędkość negocjacji lub problem po przepięciu. W serwisie sprawdza się też ciągłość uzwojeń i ewentualne zwarcia/przebicia między stroną kabla a stroną PHY.
Dlaczego w Ethernet stosuje się transmisję różnicową i magnetykę?
Transmisja różnicowa po skrętce jest odporna na zakłócenia i emisję. Magnetyka pomaga sprzęgnąć sygnał, tłumi zakłócenia wspólne i zapewnia separację galwaniczną. To razem zwiększa niezawodność łącza w typowych instalacjach LAN, gdzie pojawiają się szumy i różnice mas.
Jakie błędy najczęściej popełniają uczniowie w pytaniach o Tr1 i Tr2?
Najczęściej mylą elementy Tr z diodami LED (bo są blisko RJ-45) albo przypisują im funkcje "bezpieczeństwa danych" jak szyfrowanie. Pomaga zapamiętać, że Tr to skrót od transformatora, a jego rola dotyczy warstwy fizycznej: sprzężenia i izolacji, nie protokołów.
Jak przygotować się do pytań o budowę karty sieciowej Ethernet na egzamin?
Warto przećwiczyć rozpoznawanie bloków: PHY, MAC/kontroler, magnetyka, RJ-45, LED. Pomaga też analiza przykładowych schematów referencyjnych i not aplikacyjnych producentów PHY. Na egzaminie łącz oznaczenia (Tr, L, C) z funkcją: filtracja, sprzężenie, separacja.
info

Statystycznie 52% uczniów zna prawidłową odpowiedź. trudne

Źródła:

  • IEEE Std 802.3 (Ethernet), część dotycząca PHY dla transmisji po skrętce (np. 10/100/1000BASE-T) – wymagania interfejsu i sprzężenia przez magnetykę, wydanie standardu IEEE 802.3 (dokument normatywny)
  • Texas Instruments, "DP83848I 10/100-Mbps Ethernet Physical Layer Transceiver" (datasheet) – sekcje aplikacyjne opisujące połączenie z magnetyką i separację galwaniczną portu RJ-45
  • Analog Devices (Linear Technology), "AN-... Ethernet Isolation" / application note o izolacji galwanicznej w Ethernet (nota aplikacyjna producenta opisująca rolę transformatorów i izolacji w 10/100/1000BASE-T)

Materiały:

  • Dokumentacja producentów układów PHY i modułów magnetycznych Ethernet (application notes)
  • Podręczniki z podstaw sieci komputerowych dotyczące warstwy fizycznej Ethernet
  • Materiały szkolne o separacji galwanicznej i kompatybilności elektromagnetycznej (EMC/EMI)
