KWALIFIKACJA ELE2 - CZERWIEC 2018

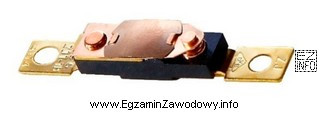

Element przedstawiony na rysunku (zgodnie z poprawną odpowiedzią) pełni funkcję zabezpieczenia przed przegrzaniem. W praktyce są to rozwiązania, które przy wzroście temperatury do niebezpiecznego poziomu przerywają obwód lub wywołują zadziałanie układu odłączającego zasilanie. Celem jest ochrona urządzenia przed uszkodzeniem (np. degradacją izolacji uzwojeń, uszkodzeniem elektroniki, przegrzaniem obudowy).

Dlaczego pozostałe odpowiedzi są niepoprawne?

• "Służy do ochrony przeciwporażeniowej." – ochrona przeciwporażeniowa dotyczy zabezpieczenia człowieka przed skutkami dotyku pośredniego/bezpośredniego. Realizują ją zwykle inne środki (np. odpowiednia izolacja, uziemienie, wyłączniki ochronne różnicowoprądowe), a nie typowy element reagujący wyłącznie na temperaturę.
• "Służy do wyłączania uzwojenia rozruchowego." – to funkcja charakterystyczna dla układów rozruchowych niektórych silników (np. elementy rozruchowe i sterujące), a nie ogólnego zabezpieczenia termicznego. Jeśli element ma chronić przed temperaturą, jego zadziałanie nie jest "odłączaniem uzwojenia rozruchowego", tylko reakcją na nadtemperaturę.
• "Zabezpiecza urządzenie przed samorozruchem." – zapobieganie samoczynnemu ponownemu uruchomieniu po zaniku zasilania realizuje się rozwiązaniami w sterowaniu (np. układ podtrzymania, blokada restartu). Zabezpieczenie termiczne nie jest projektowane przede wszystkim do tej funkcji, tylko do ochrony cieplnej urządzenia.

Wskazówka egzaminacyjna: gdy w pytaniu pojawia się element kojarzony z reakcją na temperaturę (zadziałanie po nagrzaniu, montaż przy silniku/transformatorze/grzałce), najczęściej sprawdzana jest właśnie funkcja ochrony przed przegrzaniem. Z kolei "przeciwporażeniowa" prawie zawsze odnosi się do środków ochrony ludzi, a "samorozruch" do logiki sterowania i bezpieczeństwa uruchomienia.
