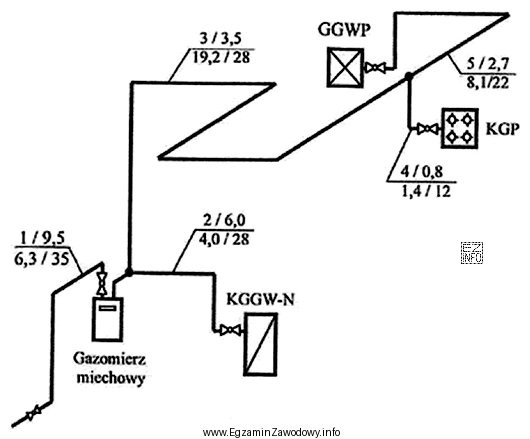

W tego typu zadaniu nie oblicza się średnicy przewodu, tylko odczytuje ją z dokumentacji. Aksonometria instalacji gazowej przedstawia przebieg przewodów oraz ich opisy (najczęściej w postaci oznaczeń średnic, np. DN) przypisane do konkretnych odcinków.
Aby wybrać poprawną odpowiedź, należy wykonać dwa kroki:
- Zidentyfikować właściwy odcinek – chodzi o przewód doprowadzający gaz do kotła grzewczego (czyli podejście do odbiornika, a nie np. fragment magistrali, pionu czy odgałęzienia do innego urządzenia).
- Odczytać oznaczenie DN przypisane do tego odcinka na aksonometrii. W zadaniu poprawnym wynikiem odczytu jest wartość "DN 28".
Odpowiedź "DN 28" jest poprawna, ponieważ odpowiada oznaczeniu umieszczonemu przy przewodzie doprowadzającym do kotła na rysunku.
Dlaczego pozostałe odpowiedzi są błędne?
- "DN 22" zwykle wynika z pomylenia przewodu podejściowego z innym odcinkiem instalacji albo z odczytu z sąsiedniej etykiety.
- "DN 12" jest typowym skutkiem odczytania średnicy z elementu o mniejszym przepływie (np. krótkiego podejścia do innego urządzenia) lub z fragmentu instalacji o innym przeznaczeniu.
- "DN 35" często bywa wybierane intuicyjnie jako "bezpiecznie większa średnica", ale w zadaniu opartym o aksonometrię decyduje opis na rysunku, a nie domniemanie.
Wskazówka egzaminacyjna: zawsze śledź przewód od rozgałęzienia do odbiornika i dopiero wtedy czytaj DN. To ogranicza ryzyko przeniesienia oznaczenia z sąsiedniej gałęzi instalacji.
