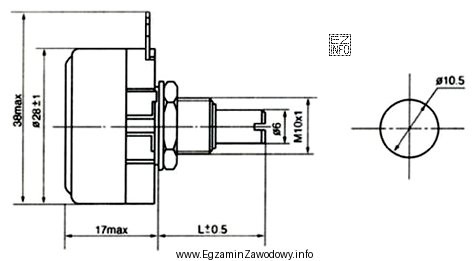

W pytaniach o montaż potencjometru w obudowie kluczowe jest rozpoznanie, który wymiar na rysunku jest średnicą otworu montażowego. Zwykle jest to średnica tulei (części przechodzącej przez panel) lub średnica/gabaryt wymagany do przejścia gwintu, a nie średnica osi (na którą zakłada się pokrętło) ani wymiary korpusu potencjometru.
Odpowiedź "10,5 mm" jest właściwa, ponieważ odpowiada średnicy otworu potrzebnego do osadzenia elementu w panelu zgodnie z rysunkiem wymiarowym. W praktyce otwór powinien zapewnić przejście tulei/gwintu oraz umożliwić swobodne włożenie elementu bez nadmiernego wcisku (z zachowaniem typowego luzu montażowego przewidzianego w dokumentacji).
Dlaczego pozostałe odpowiedzi są błędne?
- "10,0 mm" – często bywa kuszącą, "okrągłą" wartością, ale w takich zadaniach różnica 0,5 mm ma znaczenie. Zbyt mały otwór może uniemożliwić przełożenie tulei/gwintu albo spowodować uszkodzenie panelu i elementu podczas montażu.
- "6,0 mm" – to typowy przykład pomylenia średnicy otworu montażowego ze średnicą osi potencjometru lub innym mniejszym wymiarem. Otwór o takiej średnicy nie spełni funkcji montażu elementu w panelu.
- "28,0 mm" – to wartość zdecydowanie zbyt duża jak na otwór pod standardowy potencjometr panelowy; może odpowiadać wymiarowi obrysu/średnicy korpusu lub rozstawowi elementów, ale nie otworowi montażowemu.
Wskazówka egzaminacyjna: zawsze szukaj na rysunku oznaczenia średnicy otworu (zwykle symbol średnicy) przypisanego do części przechodzącej przez panel. Jeśli na rysunku jest kilka średnic, porównaj je z funkcją: oś służy do pokrętła, a tuleja/gwint do zamocowania w obudowie nakrętką.
