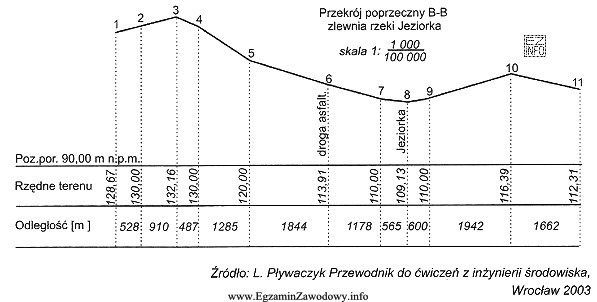

W zadaniach z przekrojem poprzecznym rzeki "rzędna" oznacza wysokość wybranego punktu w przyjętym układzie odniesienia (najczęściej w metrach nad poziomem odniesienia). Nie jest to odległość w poziomie ani "głębokość" sama w sobie, tylko wartość wysokości odczytana z osi pionowej lub z podpisu przy punkcie.
Aby poprawnie odpowiedzieć, należy:
- zidentyfikować, gdzie na przekroju znajduje się teren/koryto rzeki (a nie np. skarpa, korona wału czy obiekt inżynierski),
- ustalić, dla którego miejsca ma być odczyt (w praktyce zwykle chodzi o punkt w korycie, w osi cieku lub o najniższy punkt dna – zależnie od oznaczeń na rysunku),
- odczytać wartość wysokości zgodnie z podaną dokładnością (tu do centymetrów).
Odpowiedź "109.13 m" jest właściwa, ponieważ odpowiada rzędnej przypisanej do terenu w rejonie rzeki na przekroju (wartość z dokładnością do 0,01 m).
Pozostałe wartości są błędne typowo z następujących powodów:
- "110.00 m" często bywa wybierane przez zaokrąglanie lub preferowanie "okrągłych" liczb, mimo że przekrój podaje dokładniejsze dane.
- "113.91 m" może odpowiadać innemu elementowi przekroju (np. wyżej położonej części terenu, skarpie, drodze, nasypowi) – czyli jest odczytem z niewłaściwego miejsca.
- "116.39 m" jest jeszcze wyższą rzędną, typowo z obszaru poza korytem (np. krawędź doliny/wyżej położony teren) i nie opisuje rzędnej "terenu rzeki".
Wskazówka egzaminacyjna: zanim wybierzesz wartość, sprawdź, czy odczyt dotyczy właściwego punktu (koryto/teren) oraz czy zachowana jest dokładność zapisu (metry z dwiema cyframi po przecinku).
