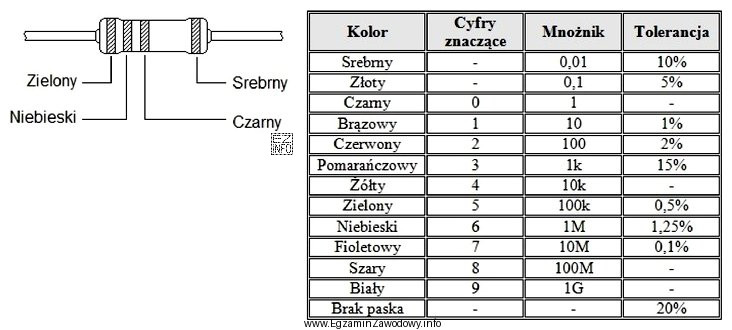

Wartość rezystora z oznaczeniami barwnymi odczytuje się według ustalonego schematu. Najczęściej spotykany jest wariant 4‑paskowy, w którym:
- pierwszy pasek oznacza pierwszą cyfrę znaczącą,
- drugi pasek oznacza drugą cyfrę znaczącą,
- trzeci pasek to mnożnik (potęga dziesięciu),
- czwarty pasek to tolerancja (dokładność wykonania).
W tym zadaniu cyfry znaczące tworzą liczbę 56, a zastosowany mnożnik odpowiada 100, czyli mnożeniu przez 1. Otrzymujemy więc rezystancję nominalną 56 Ω.
Dlaczego pozostałe odpowiedzi są błędne? Wynikają z typowych pomyłek związanych z mnożnikiem:
- 5,6 Ω odpowiadałoby sytuacji, w której ktoś "przesuwa przecinek" i w praktyce przyjmuje mnożnik 10−1 zamiast 100. W standardowym 4‑paskowym kodzie barwnym taki zapis nie jest typowym skutkiem poprawnego odczytu.
- 560 Ω to efekt przyjęcia mnożnika 101 (mnożenie 56 przez 10).
- 5600 Ω to efekt przyjęcia mnożnika 102 (mnożenie 56 przez 100).
Wskazówka egzaminacyjna: zawsze sprawdź, z której strony zaczyna się odczyt. Pasek tolerancji (często złoty lub srebrny) bywa odsunięty od pozostałych i zwykle znajduje się na końcu, co pomaga ustalić właściwy kierunek.
