W toczeniu gwintów na tokarce CNC kluczowe jest powiązanie ruchu posuwowego osi z obrotem wrzeciona. W bloku z kodem G33 parametr K jest używany do zadania skoku gwintu, czyli posuwu przypadającego na jeden obrót. Dzięki temu sterowanie synchronizuje posuw z obrotami i narzędzie prowadzi tor odpowiadający zwojom gwintu.

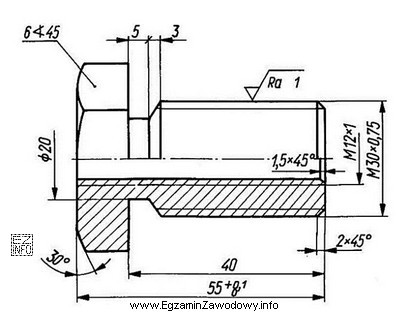

Dlatego wartość K nie jest dobierana "na oko" ani z tabel posuwów ogólnych, tylko wynika bezpośrednio z dokumentacji detalu: z oznaczenia gwintu lub z opisu na rysunku (np. w zapisie typu M…×P, gdzie P jest skokiem). Jeśli na rysunku skok gwintu wynosi 0,75 mm, to w programie należy wpisać K0.75.
Dlaczego pozostałe odpowiedzi są błędne?
- "G33 ... K1" odpowiadałoby skokowi 1 mm. To inny gwint niż na rysunku, więc element nie będzie pasował do części współpracującej (np. nakrętki) i może zostać odrzucony na kontroli.
- "G33 ... K12" oraz "G33 ... K30" to wartości skoku skrajnie duże jak na typowe gwinty metryczne drobnozwojne i w praktyce oznaczałyby zupełnie inną geometrię helisy. W efekcie narzędzie wykonałoby niewłaściwy zarys zwojów, a gwint nie spełniłby funkcji montażowej.
Wskazówka egzaminacyjna: najpierw identyfikuj, co oznacza parametr (skok/posuw na obrót), dopiero potem przepisuj liczbę z rysunku. To ogranicza typowe pomyłki polegające na podmienianiu skoku na średnicę lub na wybieraniu "ładnej" wartości bez analizy dokumentacji.
