W układach fotowoltaicznych współpracujących z akumulatorem (instalacje wyspowe lub hybrydowe) kluczowym elementem toru DC jest regulator ładowania. Jego zadaniem jest dopasowanie parametrów energii z modułów PV do wymagań akumulatora oraz kontrola procesu ładowania. Dzięki temu akumulator jest ładowany w bezpiecznych warunkach, a układ może działać stabilnie.
Dlaczego poprawna jest odpowiedź "regulator ładowania"?
Regulator (PWM lub MPPT) znajduje się typowo pomiędzy modułami PV a akumulatorem. Ogranicza i stabilizuje napięcie, kontroluje prąd ładowania, realizuje etapy ładowania i może odłączać obciążenia przy zbyt niskim napięciu akumulatora. Bez niego łatwo o przeładowanie lub nadmierne rozładowanie, co skraca żywotność magazynu energii i może powodować awarie.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "rozdzielnicę" – rozdzielnica służy do rozdziału obwodów i montażu zabezpieczeń (najczęściej po stronie AC, czasem także jako obudowa dla elementów DC), ale sama nie steruje ładowaniem akumulatora i nie zastępuje regulatora.
- "licznik energii" – licznik realizuje funkcję pomiarową (energia, moc), a nie sterowanie procesem ładowania. Pomiar nie zapewnia automatycznej ochrony akumulatora ani dopasowania parametrów ładowania.
- "akumulator" – akumulator jest magazynem energii, ale nie pełni roli urządzenia kontrolującego ładowanie. Właśnie dlatego potrzebny jest regulator, który chroni akumulator i zarządza jego ładowaniem.

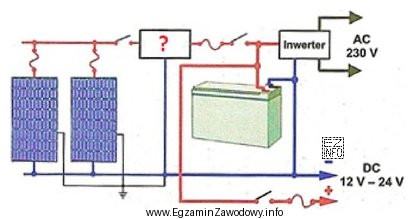

Wskazówka egzaminacyjna: jeśli na schemacie widzisz moduły PV i akumulator, to w torze między nimi niemal zawsze pojawia się regulator ładowania (lub urządzenie zintegrowane, które tę funkcję zawiera). Rozdzielnica i licznik są elementami pomocniczymi i nie "naprawiają" parametrów ładowania.
