KWALIFIKACJA ELM3 - STYCZEŃ 2023



PYTANIE NR 37.
Aby pomiar napięcia na kondensatorze C1 był najdokładniejszy zakres pomiarowy woltomierza należy ustawić na
Aby pomiar napięcia na kondensatorze C1 był najdokładniejszy
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:

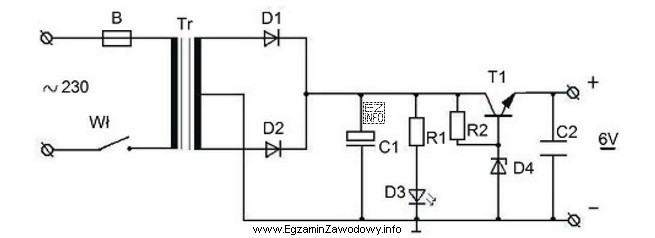

Na schemacie przedstawiony jest prostownik z filtrem pojemnościowym i stabilizatorem napięcia. Napięcie na kondensatorze C1 jest napięciem stałym (DC), ponieważ po wyprostowaniu napięcia przemiennego (AC) przez diody D1 i D2 otrzymujemy napięcie stałe. Ponieważ na schemacie widnieje stabilizator napięcia na 6V, można przypuszczać, że napięcie na kondensatorze C1 nie przekroczy tej wartości, dlatego najdokładniejszy pomiar uzyskamy, używając woltomierza o zakresie pomiarowym "0÷20 V DC".
