Woltomierz (także multimetr w trybie pomiaru napięcia) daje najlepszą rozdzielczość i zwykle najmniejszy błąd odczytu, gdy ustawimy najniższy zakres, który nadal nie powoduje przekroczenia zakresu (brak "przestrzelenia"/przepełnienia wskazania).

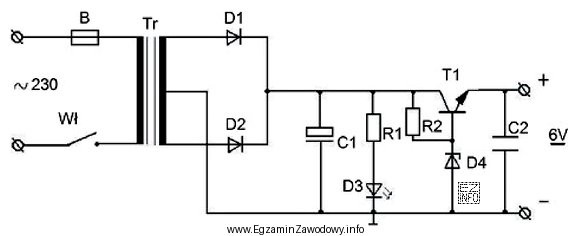

Dla pomiaru napięcia na kondensatorze C1 w typowych zastosowaniach mechatronicznych (np. filtracja po prostowaniu, podtrzymanie zasilania, magazynowanie energii w obwodzie DC) interesuje nas napięcie stałe. Dlatego poprawny wybór to "0÷20 V DC" — jest to niższy zakres niż 0÷300 V DC, więc zapewnia lepszą rozdzielczość wskazania.
Dlaczego pozostałe odpowiedzi nie są właściwe:
- "0÷300 V AC" oraz "0÷20 V AC" dotyczą pomiaru napięcia przemiennego. W trybie AC miernik filtruje składową stałą i wyznacza wartość skuteczną składowej zmiennej, więc dla napięcia naładowanego kondensatora (DC) wynik będzie nieadekwatny lub bliski zera (zależnie od przebiegu tętnień i konstrukcji miernika).
- "0÷300 V DC" ma zbyt wysoki zakres jak na typowe napięcia w obwodach niskonapięciowych. Nawet jeśli nie jest to błąd "rodzaju" pomiaru, to pogarsza się czytelność i rozdzielczość — mniejsze zmiany napięcia staną się trudniejsze do zauważenia.
Wskazówka egzaminacyjna: jeśli w odpowiedziach pojawia się zarówno DC, jak i AC, najpierw rozstrzygnij rodzaj napięcia w badanym punkcie obwodu, a dopiero potem dobierz najniższy bezpieczny zakres.
