KWALIFIKACJA ELM2 - CZERWIEC 2014

PYTANIE NR 39.

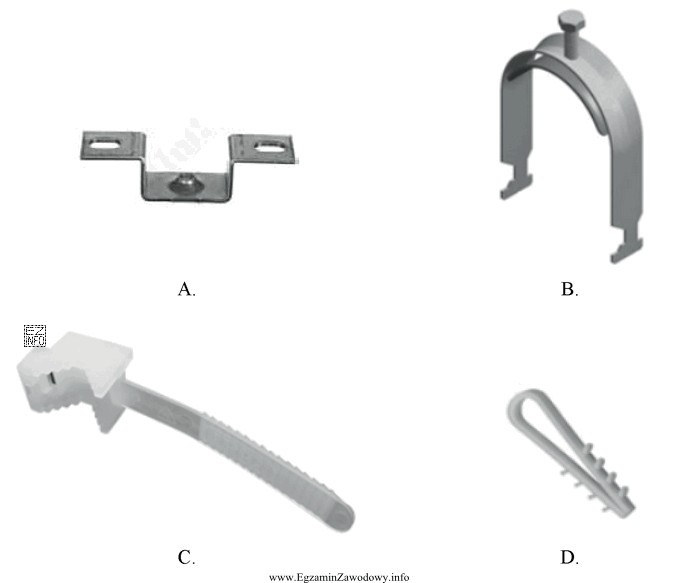

Aby przymocować do ściany przewody elektryczne, wykonując podtynkową instalację kablową należy użyć uchwytu przedstawionego na fotografii
Ilustracja przedstawia cztery różne uchwyty, które mogą być używane do mocowania przewodów elektrycznych w instalacjach
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Plastikowy kołek rozporowy służy do osadzania w otworze w ścianie; po wkręceniu wkręta rozszerza się i kotwi w materiale. Dzięki temu można trwale przykręcić uchwyt/klips i unieruchomić przewody w instalacji podtynkowej, zanim bruzda zostanie zatynkowana.

Pełne wyjaśnienie:

W instalacji podtynkowej przewody prowadzi się w bruzdach w ścianie, a następnie przykrywa tynkiem. Żeby przewody nie przemieszczały się podczas dalszych prac (np. tynkowania) i żeby zachować prawidłową trasę prowadzenia, stosuje się elementy mocujące przykręcane do podłoża.

Plastikowy kołek rozporowy jest typowym łącznikiem do ścian: wkłada się go do wywierconego otworu, a po wkręceniu wkręta kołek rozpręża się i klinuje w materiale (np. w cegle, betonie). To rozprężenie zapewnia stabilne zamocowanie wkręta, a w konsekwencji także uchwytu przewodów.

Pozostałe odpowiedzi są błędne, jeżeli nie zapewniają kotwienia w ścianie lub nie są przeznaczone do podtynkowego mocowania: elementy działające tylko przez obejmowanie kabla (np. opaski) nie mocują trwale do muru bez dodatkowego łącznika; rozwiązania typowe dla instalacji natynkowej lub do przyklejania nie gwarantują tak pewnego mocowania w bruzdzie. Również elementy przeznaczone do innego typu podłoża (np. cienkie blachy, płyty) nie spełniają tej samej funkcji w ścianie murowanej.

W praktyce warto pamiętać o doborze kołka do rodzaju podłoża i średnicy wkręta oraz o poprawnym wykonaniu otworu (właściwa średnica i głębokość). To bezpośrednio wpływa na trwałość mocowania uchwytu i bezpieczeństwo prowadzenia przewodów.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Kołek rozporowy to element mocujący wkładany do wywierconego otworu w ścianie. Po wkręceniu wkręta kołek rozszerza się (rozpręża), dzięki czemu "kotwi" w podłożu i pozwala solidnie przykręcić uchwyt, listwę lub inny osprzęt.
Przewody układa się w bruzdach, a następnie unieruchamia uchwytami/klipsami przymocowanymi do ściany. Celem jest utrzymanie trasy i zapobieganie przesuwaniu przewodów podczas tynkowania. Do przykręcenia uchwytu zwykle potrzebny jest łącznik w ścianie, np. kołek rozporowy.
W wielu typowych podłożach (cegła, beton, pustak) kołek rozporowy zapewnia szybkie i pewne zakotwienie wkręta bez specjalistycznych narzędzi. Jest tani, łatwo dostępny i pozwala uzyskać stabilne mocowanie uchwytów kablowych, co ma znaczenie dla trwałości instalacji.
Częste błędy to: zły dobór kołka do podłoża (np. inny do pełnej cegły, inny do pustaka), wiercenie otworu o złej średnicy/głębokości, zbyt rzadkie mocowania powodujące "falowanie" przewodu oraz dociskanie uchwytem tak mocno, że uszkadza się izolację.
Sama opaska zaciskowa zwykle nie wystarcza, bo obejmuje przewód, ale nie zapewnia kotwienia w ścianie. Do podłoża trzeba ją jeszcze przymocować (np. przez uchwyt/klips przykręcany). W instalacji podtynkowej liczy się właśnie trwałe mocowanie do muru, a nie tylko spięcie przewodów.
Inne rozwiązania dobiera się głównie wtedy, gdy podłoże jest specyficzne (np. płyty, elementy cienkościenne) albo gdy wymagane są większe obciążenia. W praktyce kieruje się zaleceniami producenta mocowań i rodzajem materiału ściany; dobór ma zapewnić pewne zakotwienie i bezpieczeństwo instalacji.
Najważniejsze jest dopasowanie kołka do podłoża (pełne, drążone, kruche) oraz do średnicy wkręta. W praktyce korzysta się z informacji na opakowaniu lub w karcie technicznej: podają one zakres średnic otworu, zalecany wkręt i typ materiału, w którym kołek pracuje prawidłowo.
Uchwyty powinny stabilizować przewód tak, aby leżał w zaplanowanej trasie i nie wystawał poza bruzdę. Zwykle rozmieszcza się je tak, by przewód nie zwisał i nie zmieniał położenia przy dotknięciu. Zbyt rzadkie punkty mocowania utrudniają późniejsze zatynkowanie i mogą pogorszyć estetykę.
W podtynkowej instalacji w bruzdach mocowania samoprzylepne często nie są właściwe, bo kurz, nierówności i wilgoć pogarszają przyczepność, a tynk może je odrywać. Typowo preferuje się mocowania mechaniczne (uchwyt + wkręt + kołek), które zapewniają przewidywalną trwałość.
Ucz się przez rozpoznawanie elementów na zdjęciach i w realu: kołki, wkręty, uchwyty kablowe, klipsy. Ćwicz dobór "element–podłoże" (cegła, beton, pustak) oraz łączenie tego z typem instalacji (podtynkowa/natynkowa). Na egzaminie szukaj słów wskazujących miejsce montażu i sposób mocowania.
info

Statystycznie 69% uczniów zna prawidłową odpowiedź. średnie

Według specjalistów z branży: "Plastikowy kołek rozporowy służy do osadzania w otworze w ścianie; po wkręceniu wkręta rozszerza się i kotwi w materiale."

Materiały:

  • Instrukcje producentów osprzętu montażowego (kołki, uchwyty, klipsy) – dobór do podłoża
  • Podręczniki/poradniki z podstaw instalacji elektrycznych (działy: mocowanie przewodów, prace podtynkowe)
  • Katalogi i karty techniczne elementów mocujących (parametry, przeznaczenie, sposób montażu)

Aktualizacja pytania: 31.03.2026
