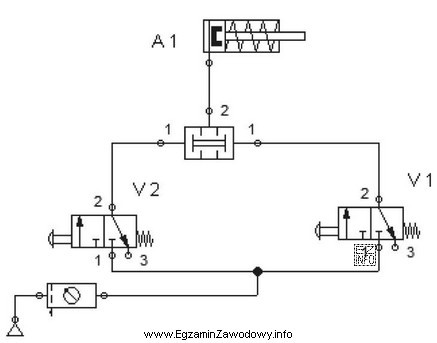

W układach pneumatycznych ruch siłownika (tu: A1) jest skutkiem przełączenia elementu rozdzielającego lub toru sterowania, który doprowadza sprężone powietrze do właściwej komory siłownika. Często warunek przełączenia nie jest "pojedynczy" (jeden przycisk), tylko zależy od spełnienia określonej logiki sterowania.
Odpowiedź "wcisnąć przycisk zaworu V1 i przycisk zaworu V2." jest poprawna, gdyż oznacza spełnienie warunku jednoczesnego podania dwóch sygnałów sterujących. W praktyce odpowiada to funkcji logicznej AND: dopiero obecność sygnału z V1 oraz z V2 powoduje pojawienie się sygnału wyjściowego sterującego wysuwem A1. Taki sposób sterowania bywa też stosowany jako rozwiązanie zwiększające kontrolę nad ruchem (a w niektórych aplikacjach jako element koncepcji sterowania oburęcznego, choć sama funkcja bezpieczeństwa zależy od całego układu).
Pozostałe odpowiedzi są nieprawidłowe, bo nie zapewniają spełnienia warunku zadziałania:
- "pozostawić niewciśnięte przyciski zaworów V1 i V2." — brak sygnałów sterujących zwykle oznacza brak przełączenia, więc siłownik pozostaje w stanie spoczynkowym (albo wykonuje ruch przeciwny, zależnie od konfiguracji, ale nie jest to wymuszenie wysuwu).
- "wcisnąć przycisk zaworu V1, a przycisk zaworu V2 pozostawić niewciśnięty." — podanie tylko jednego sygnału nie zamyka warunku AND; układ nie przełączy toru na wysuw A1.
- "wcisnąć przycisk zaworu V2, a przycisk zaworu V1 pozostawić niewciśnięty." — analogicznie, pojedynczy sygnał z V2 nie jest wystarczający do wymuszenia wysuwu.
Wskazówka egzaminacyjna: przy takich zadaniach nie zgaduj na podstawie "najbardziej aktywnej" odpowiedzi. Zawsze sprawdzaj, czy na schemacie jest element realizujący zależność "dwa sygnały wymagane" (np. logika pneumatyczna, podwójne sterowanie rozdzielacza lub inny warunek współzależny). To pozwala uniknąć typowego błędu: wyboru wariantu z jednym przyciskiem.
