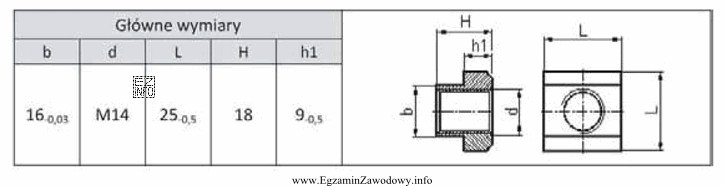

W doborze narzędzi kontrolno-pomiarowych kluczowe jest dopasowanie przyrządu do mierzonej cechy, a nie tylko kierowanie się "najmniejszą działką". Nakrętka teowa (nakrętka z występem/kształtem teowym) ma zwykle kilka wymiarów zewnętrznych oraz gwint wewnętrzny (tu: M14). Żeby ocenić dokładność wykonania zgodnie z rysunkiem, należy więc objąć kontrolą co najmniej:
- wymiary zewnętrzne o większej wymaganej dokładności (np. średnice/szerokości) – do tego najlepiej pasuje mikrometr zewnętrzny,
- pozostałe wymiary zewnętrzne (np. długości, szerokości, grubości elementu) – praktycznie realizuje się je suwmiarką uniwersalną,
- poprawność gwintu wewnętrznego M14 – do tego nie służy mikrometr ani sama suwmiarka, tylko sprawdzian trzpieniowy (typowo w logice przechodzi/nie przechodzi, czyli GO/NO-GO).
Dlatego zestaw: mikrometr zewnętrzny, suwmiarka uniwersalna 0,05, sprawdzian trzpieniowy M14 jest spójny funkcjonalnie: obejmuje zarówno kontrolę wymiarów zewnętrznych, jak i jednoznaczną weryfikację gwintu wewnętrznego.
Dlaczego pozostałe propozycje są nieprawidłowe?
- Opcja ze sprawdzianem gwintów zewnętrznych M14 dotyczy kontroli gwintu na elemencie zewnętrznym (np. śrubie), a nie gwintu wewnętrznego w nakrętce – to błąd doboru rodzaju sprawdzianu.
- Opcja z wysokościomierzem suwmiarkowym może być użyteczna do pomiarów wysokości na płycie, ale nie zastępuje sprawdzianu do gwintu; brakuje w niej narzędzia do jednoznacznej kontroli gwintu M14.
- Opcja z głębokościomierzem mikrometrycznym oraz sprawdzianem tłoczkowym 14 nie odpowiada typowej potrzebie kontroli gwintu M14 w nakrętce; głębokościomierz służy do głębokości, a "sprawdzian tłoczkowy 14" nie jest adekwatnym narzędziem do oceny gwintu metrycznego w tej postaci zadania.
Na egzaminie warto zapamiętać zasadę: gwint sprawdzamy sprawdzianem, a wymiary zewnętrzne – mikrometrem/suwmiarką zależnie od wymaganej dokładności i geometrii.
