W projektowaniu prostych znaków graficznych (np. logo na stronę WWW) często używa się operacji Boole’a na kształtach/ścieżkach. Pozwalają one szybko uzyskać złożony kształt z kilku prostych figur.

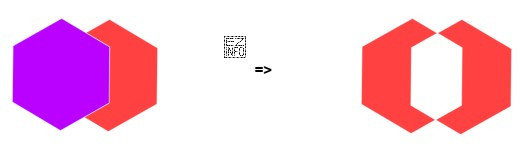

Operacja wykluczenia (różnica symetryczna) działa tak, że obszar wspólny dwóch obiektów jest usuwany, a pozostają tylko te części, które nie nachodzą na siebie. To typowy efekt, gdy na rysunku widać, że miejsce "przecięcia" figur znika i powstają dwa rozłączne fragmenty kształtu.
Dlaczego pozostałe odpowiedzi nie pasują do takiego wyniku?
- Różnica oznacza odejmowanie jednego obiektu od drugiego (wynik zależy od tego, który obiekt jest "odjęty"). Zwykle pozostaje jedna figura z wyciętym fragmentem, a nie dwa fragmenty po obu stronach bez części wspólnej.
- Suma (unia) łączy obiekty w jeden większy kształt. Obszar wspólny nie jest usuwany, tylko staje się częścią wyniku, więc efekt wizualny jest "pełniejszy", bez przerwy w miejscu nałożenia.
- Część wspólna (przecięcie) pozostawia wyłącznie fragment, który się nakłada. Gdyby zastosowano tę operację, wynik byłby małym obszarem wspólnym, a nie kształtem zbudowanym z niepokrywających się części.
Wskazówka egzaminacyjna: patrz przede wszystkim na to, co stało się z obszarem nakładania. Jeśli zniknął i zostały tylko "zewnętrzne" fragmenty obu figur, najczęściej chodzi o wykluczenie.
