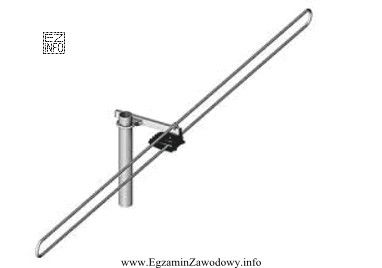

Rozpoznanie typu anteny na rysunku opiera się głównie na geometrii elementu promieniującego. Odpowiedź "dipol pętlowy" jest właściwa, gdy na rysunku widać zamknięty obwód przewodnika (pętlę/ramkę), czyli konstrukcję, w której prąd płynie po obwodzie pętli, a zasilanie realizuje się w odpowiednim punkcie (często w miejscu przerwy lub poprzez sprzężenie).
Dlaczego pozostałe odpowiedzi są niepoprawne:
- "dipol prosty" dotyczy klasycznego dipola złożonego z dwóch współliniowych ramion (dwa odcinki przewodnika), zwykle zasilanego w środku. Jego cechą jest brak zamknięcia w pętlę – na rysunku powinien wyglądać jak linia/odcinek, a nie ramka.
- "antena prętowa" (monopol/pręt) to pojedynczy element promieniujący w formie pręta, często w urządzeniach przenośnych lub na pojazdach. Rysunkowo jest to zwykle jeden prosty pręt, a nie pętla.
- "antena panelowa" oznacza antenę o konstrukcji płaskiej (panel), najczęściej kierunkową, z elementami umieszczonymi na płaszczyźnie i zwykle z reflektorem lub strukturą promieniującą przypominającą płytę. To inny "wygląd" i inna klasa konstrukcji niż dipol pętlowy.
W praktyce egzaminacyjnej warto zapamiętać prostą regułę: pętla = zamknięty kształt (kwadrat/okrąg/ramka), dipol prosty = odcinek zasilany w środku, pręt = pojedyncza pionowa/pozioma kreska, a panel = płaska, zwykle kierunkowa forma. Takie rozróżnienie pomaga szybko i pewnie wybrać właściwą odpowiedź na podstawie rysunku.
