KWALIFIKACJA MEC5 - CZERWIEC 2024



PYTANIE NR 24.
Blok N80 G82 X40 Y35 Z-30 R3 F75 zawiera programowanie cyklu

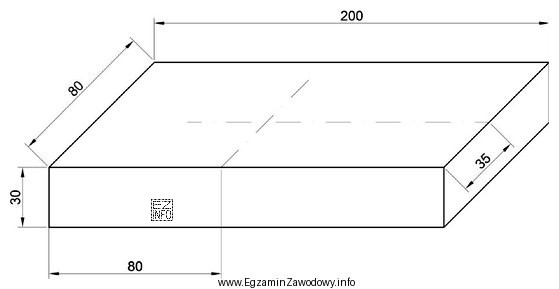

Ilustracja przedstawia rysunek techniczny bryły geometrycznej, prawdopodobnie prostopadłościanu z ściętym jednym narożnikiem.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Kod G82 należy do cykli stałych obróbki otworów i jest stosowany jako cykl wiercenia (wariant cyklu wiertarskiego). Pozostałe odpowiedzi dotyczą innych operacji: wytaczania, gwintowania oraz rozwiercania, które w typowym G-code mają inne cykle lub realizuje się je innym narzędziem i strategiami.

Pełne wyjaśnienie:

W bloku programu CNC kluczową informację o rodzaju operacji niesie kod G. W zapisie G82 mamy do czynienia z cyklem stałym przeznaczonym do wykonywania otworów, czyli cyklem wiercenia (cykl wiertarski). Pozostałe adresy w bloku doprecyzowują geometrię i parametry ruchu:

  • X, Y – położenie otworu w płaszczyźnie,
  • Z – głębokość/poziom docelowy ruchu w osi Z,
  • R – poziom odniesienia/powrotu (bezpieczny poziom nad detalem dla cyklu),
  • F – posuw roboczy.

Dlaczego inne odpowiedzi są błędne?

  • Wytaczanie – to operacja obróbki otworu narzędziem wytaczarskim, zwykle służąca do uzyskania dokładnego wymiaru i geometrii. W praktyce programuje się ją innymi strategiami (ruchy interpolacyjne lub dedykowane cykle zależnie od sterowania), a nie jako typowy cykl wiertarski G82.
  • Gwintowanie – wykonuje się cyklem przeznaczonym do gwintowania (w wielu sterowaniach osobny cykl), który uwzględnia synchronizację obrotów wrzeciona z posuwem i specyfikę gwintu. Sam kod G82 nie oznacza cyklu gwintowania.
  • Rozwiercanie – jest operacją wykańczającą otwór rozwiertakiem (poprawa dokładności i chropowatości). Może mieć inne wymagania co do ruchu (np. mniejsze posuwy, inne podejście narzędzia), a w typowym ujęciu nie jest oznaczane jako G82.

Wskazówka egzaminacyjna: w pytaniach o cykle stałe zawsze najpierw identyfikuj kod G (tu: G82), dopiero potem analizuj adresy X/Y/Z/R/F. To ogranicza ryzyko pomyłek wynikających z "podobieństwa" procesów obróbki otworów.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza kod G82 w programie CNC?
G82 to kod cyklu stałego do obróbki otworów, używany jako cykl wiertarski (wariant cyklu wiercenia w grupie G8x). W praktyce oznacza, że sterowanie wykona zautomatyzowaną sekwencję ruchów w osi Z dla wskazanego punktu X/Y, zamiast programowania każdego ruchu osobno.
Jak odróżnić wiercenie od rozwiercania na podstawie programu?
Wiercenie rozpoznasz po cyklach i strategiach typowych dla wiertła (np. cykle z grupy G8x zależnie od sterowania). Rozwiercanie zwykle wynika z doboru narzędzia (rozwiertak) i innej technologii (mniejszy posuw, wykańczanie wymiaru). Samo X/Y/Z nie wystarczy — kluczowy jest kod G i narzędzie.
Dlaczego w bloku cyklu pojawia się parametr R?
Adres R określa poziom odniesienia/powrotu (bezpieczną płaszczyznę) dla cyklu otworowego. Sterowanie wykorzystuje go, aby rozpocząć i zakończyć ruchy w osi Z w przewidywalny sposób, ograniczając ryzyko kolizji z detalem lub imadłem. To jeden z najważniejszych parametrów bezpieczeństwa cyklu.
Jaką rolę pełni parametr F w cyklu G82?
F oznacza posuw roboczy, czyli prędkość posuwu podczas skrawania w osi Z w trakcie realizacji cyklu. Dobrany zbyt duży posuw może pogorszyć jakość otworu lub przyspieszyć zużycie narzędzia, a zbyt mały niepotrzebnie wydłuży czas obróbki. Na egzaminie F interpretuj jako parametr technologiczny.
Czy G82 to to samo co cykl gwintowania?
Nie. Gwintowanie wymaga synchronizacji obrotów wrzeciona z posuwem i zwykle jest realizowane dedykowanym cyklem gwintowania (oznaczenia zależą od sterowania). G82 należy do cykli otworowych kojarzonych z wierceniem, a nie z wykonywaniem gwintów. Nie sugeruj się tym, że oba procesy dotyczą otworów.
Jak czytać blok N80 G82 X40 Y35 Z-30 R3 F75 krok po kroku?
Najpierw identyfikujesz cykl: G82 (cykl wiertarski). Potem punkt: X40 Y35 (położenie otworu). Następnie głębokość: Z-30. Dalej poziom odniesienia: R3. Na końcu parametry technologiczne: F75 (posuw). Numer N80 to tylko numer bloku.
Jakie błędy najczęściej robi się przy cyklach otworowych G8x?
Typowe błędy to: ustawienie zbyt niskiego R (ryzyko kolizji), błędna wartość Z (za głęboko lub za płytko), nieuwzględnienie punktu bazowego/układu współrzędnych oraz mylenie cykli (np. wybór cyklu niepasującego do operacji). Na egzaminie zawsze sprawdzaj: G, X/Y, Z, R i F w tej kolejności.
Dlaczego nie można uznać, że ten blok programuje wytaczanie?
Wytaczanie to inna operacja technologiczna niż wiercenie i zwykle wynika z użycia narzędzia wytaczarskiego oraz odpowiedniej strategii (np. interpolacja kołowa dla średnicy). Kod G82 jest kojarzony z cyklami otworowymi typu wiercenie, więc interpretacja jako wytaczanie nie jest właściwa dla typowego zapisu G-code.
Kiedy w praktyce stosuje się cykle stałe zamiast ruchów ręcznie opisanych?
Cykle stałe stosuje się, gdy trzeba wykonać wiele podobnych otworów i zależy nam na szybkości programowania oraz powtarzalności. Zamiast pisać osobno dojazd, zagłębienie i wycofanie, podajesz parametry cyklu (np. X/Y/Z/R/F), a sterowanie realizuje sekwencję automatycznie. To zmniejsza liczbę błędów i skraca program.
Jak przygotować się do pytań egzaminacyjnych o kody G i cykle wiercenia?
Ułóż tabelę skojarzeń: grupy kodów G (ruchy, płaszczyzny, cykle otworowe), a następnie ćwicz czytanie krótkich bloków z parametrami X/Y/Z/R/F. Pomaga też praca na symulatorze lub na maszynie: wykonaj prosty program z serią otworów i przeanalizuj, które adresy odpowiadają za bezpieczeństwo i technologię.
info

To pytanie poprawnie rozwiązuje 52% zdających egzamin. trudne

Eksperci podkreślają: "Kod G82 należy do cykli stałych obróbki otworów i jest stosowany jako cykl wiercenia (wariant cyklu wiertarskiego)."

Źródła:

  • LinuxCNC Documentation: G82 Drilling Cycle (G-code), https://linuxcnc.org/docs/stable/html/gcode/g-code.html#gcode:g82 - dostęp 2026-02-18
  • Haas Automation: G82 Boring Cycle (opis cyklu G82 w sterowaniach CNC), https://www.haascnc.com/service/codes-settings.type=gcode.machine=mill.value=G82.html - dostęp 2026-02-18
  • CNCCookbook: CNC G-Code Drilling Cycles (sekcja o cyklach wiercenia/otworowych, w tym G82), https://www.cnccookbook.com/cnc-g-code-drilling-cycles/ - dostęp 2026-02-18

Materiały:

  • Instrukcja/Podręcznik programowania obrabiarki CNC używanej w pracowni (sekcja: cykle stałe otworowe)
  • Materiały dydaktyczne z podstaw programowania ISO (G-code) dla operatorów CNC
  • Ćwiczenia warsztatowe: programowanie siatki otworów z użyciem cykli G8x
