KWALIFIKACJA GIW6 - CZERWIEC 2015

PYTANIE NR 30.

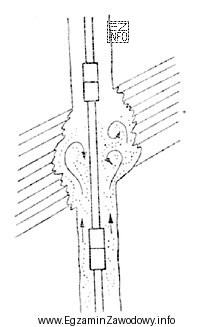

Co jest powodem przedstawionej na rysunku komplikacji powstałej w wyniku prowadzenia wiercenia w warstwach sypliwych?
Ilustracja przedstawia schematyczny rysunek związany z procesem wiercenia w geologii, co jest istotne w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Warstwy sypliwe mają tendencję do osypywania się do otworu, zwłaszcza w miejscach poszerzeń, gdzie spada podparcie ścian i łatwiej o obwał/zasyp.
Dlatego właściwą przyczyną komplikacji jest tworzenie się zasypu w poszerzonej części otworu, a nie np. zaciskanie typowe dla skał plastycznych.

Pełne wyjaśnienie:

Wiercenie w warstwach sypliwych (luźnych, niespoistych) wiąże się z ryzykiem utraty stateczności ścian otworu. Taki ośrodek łatwo się przemieszcza pod wpływem drgań, przepływu płuczki i zmian ciśnienia, a cząstki mogą osypywać się do wnętrza otworu.

Odpowiedź "Tworzenie się zasypu w poszerzonej części otworu." jest właściwa, ponieważ poszerzenie (miejscowa większa średnica) zmniejsza "podparcie" ścian przez płuczkę i sprzyja obwałom/obsypywaniu. W efekcie do poszerzonej strefy napływa urobek i materiał ze ścian, co tworzy zasyp i może powodować utrudniony przepływ, wzrost oporów oraz problemy z narzędziami wiertniczymi.

Odpowiedź "Ucieczka płuczki w poszerzonej części otworu." opisuje inny typ komplikacji: utratę płynu do formacji (najczęściej przez szczeliny, kawerny lub strefy wysokiej przepuszczalności). Poszerzenie samo w sobie nie musi oznaczać ucieczki płuczki; kluczowym warunkiem byłaby droga odpływu do górotworu.

Odpowiedź "Tworzenie się wyżłobień w skrzywionym otworze." dotyczy zwykle zjawisk erozyjnych i mechanicznego podmywania ścian w otworach odchylonych, gdzie narzędzie i przepływ mogą intensywniej oddziaływać na jedną stronę. To nie jest typowa przyczyna komplikacji charakterystycznej dla warstw sypliwych przedstawianej jako zasyp.

Odpowiedź "Zaciskanie otworu w skałach plastycznych." odnosi się do deformacji plastycznej (pęcznienia lub pełzania) w skałach ilastych i plastycznych. Mechanizm jest inny niż osypywanie w warstwach sypliwych: zamiast wsypywania się materiału do otworu następuje powolne "zamykanie" przekroju przez odkształcenie górotworu.

Wskazówka egzaminacyjna: najpierw rozpoznaj typ ośrodka (sypliwy vs plastyczny vs spękany), a dopiero potem dobieraj komplikację. "Sypliwy" najczęściej prowadzi do osypywania/zasypów, a "plastyczny" do zaciskania.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Warstwy sypliwe to luźne, niespoiste utwory (np. piaski), które łatwo się osypują. Przy wierceniu ściany otworu mogą tracić stabilność, a materiał może wsypywać się do środka, tworząc zasyp i utrudniając dalsze prowadzenie robót.
Poszerzenie oznacza większą średnicę i gorsze "podparcie" ścian. W luźnym ośrodku łatwiej wtedy o obwał i zsuwanie się ziaren do wnętrza. Skutkiem jest gromadzenie się materiału w poszerzeniu i spadek drożności otworu.
Zasyp to nagromadzenie się w otworze materiału pochodzącego z osypywania ścian lub z nieusuniętego urobku. Objawia się m.in. wzrostem oporów ruchu przewodu wiertniczego i problemami z płuczką, co może wymagać oczyszczania otworu.
Nie. Ucieczka płuczki polega na odpływie płynu do górotworu (np. przez szczeliny lub bardzo przepuszczalne strefy). Zasyp dotyczy mechanicznego osypywania się ścian i wypełniania otworu materiałem. To różne mechanizmy i inne działania naprawcze.
Najczęściej obserwuje się spadek poziomu płuczki, konieczność częstego uzupełniania obiegu oraz zmiany w parametrach tłoczenia. Samo poszerzenie otworu nie przesądza o ucieczce – potrzebna jest jeszcze droga odpływu płynu do formacji.
Zaciskanie wynika z deformacji górotworu (pełzanie, pęcznienie, odkształcenie plastyczne), typowej dla iłów i skał plastycznych. W warstwach sypliwych dominują mechanizmy osypywania i obwałów, czyli dostawanie się materiału do otworu, a nie jego "zamykanie".
Wyżłobienia to miejscowe podmycia/erozja ścian otworu, często związane z intensywnym przepływem płuczki i kontaktem narzędzi ze ścianą. Mogą pojawiać się m.in. w otworach skrzywionych, gdzie oddziaływanie mechaniczne jest asymetryczne.
Częsty błąd to wybór odpowiedzi po słowie-kluczu (np. "płuczka") bez analizy mechanizmu. Inny to mylenie przyczyny ze skutkiem: poszerzenie traktowane jako przyczyna wszystkiego. Warto porównywać: luźne warstwy → zasyp, plastyczne → zaciskanie.
Ucz się schematu: rodzaj górotworu → typowe zagrożenia → objawy → działania. Przećwicz rozróżnianie: zasyp vs ucieczka płuczki vs zaciskanie vs erozja ścian. Pomaga analiza zdjęć/rysunków otworów i krótkie notatki z cech rozpoznawczych.
Szczególnie przy zmianach średnicy (poszerzeniach), przy przerwach w wierceniu oraz przy nieoptymalnych parametrach płuczki. To momenty, w których luźny materiał może łatwiej się przemieścić i wsypać do otworu, powodując zasyp i ryzyko zakleszczeń.
info

Około 48% zdających odpowiada poprawnie na to pytanie. trudne

Źródła:

  • Szczegółowe informacje wymagają materiałów specjalistycznych (np. skrypty i instrukcje technologiczne do kwalifikacji GIW.6) – nie posiadam dostępu do konkretnych tytułów/wydań

Materiały:

  • Skrypty i podręczniki do technologii wierceń geologicznych używane w kształceniu w zawodzie technik geolog
  • Materiały dydaktyczne dotyczące płuczek wiertniczych i stabilności ścian otworu
  • Instrukcje technologiczne wykonywania otworów geologicznych (procedury reagowania na komplikacje)
