Generator synchroniczny wytwarza napięcie przemienne w uzwojeniach stojana, ale do wytworzenia pola magnetycznego w wirniku potrzebuje prądu stałego w uzwojeniu wzbudzenia. Dlatego w torze wzbudzenia musi wystąpić element (lub układ), którego efektem końcowym jest dostarczenie prądu stałego do wirnika.

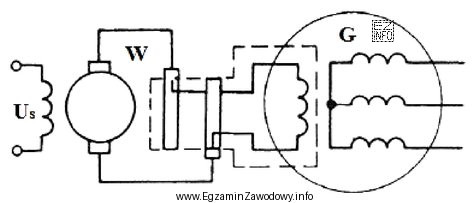

Odpowiedź "Prądnica prądu stałego." jest zgodna z zasadą działania wzbudzenia: prądnica DC (historycznie także nazywana wzbudnicą) może bezpośrednio dostarczać prąd wzbudzenia. Na schematach blokowych często jest przedstawiana jako osobne źródło zasilania uzwojenia wirnika.
Dlaczego pozostałe odpowiedzi są niepoprawne w tym ujęciu:
- "Prądnica prądu zmiennego." – sama w sobie daje prąd/napięcie przemienne, a uzwojenie wzbudzenia wymaga DC. Taka prądnica mogłaby być elementem pośrednim tylko wtedy, gdy na schemacie pokazano też prostowanie i doprowadzenie DC do wirnika.
- "Prądnica synchroniczna z wirującymi prostownikami." – opis wskazuje na układ bezszczotkowy, gdzie prostowniki na wirniku zamieniają AC na DC. Jeśli jednak pytanie dotyczy "źródła wzbudzenia" w sensie pierwotnego źródła energii/układu dostarczającego wzbudzenie, to sam opis prostowników nie jest źródłem; źródłem byłaby część generująca i zasilająca wzbudzenie zgodnie ze schematem.
- "Prądnica synchroniczna ze statecznymi prostownikami." – analogicznie, informacja o prostownikach stacjonarnych dotyczy sposobu przekształcenia energii, ale nie musi odpowiadać temu, co na schemacie jest wskazane jako bezpośrednie źródło prądu wzbudzenia.
W praktyce egzaminacyjnej kluczowe jest rozpoznanie, że wzbudzenie = DC dla wirnika oraz odczytanie z rysunku, który element dostarcza to zasilanie. Jeśli schemat pokazuje osobną prądnicę DC jako wzbudnicę, należy ją wskazać jako źródło wzbudzenia.
