KWALIFIKACJA ELM4 - STYCZEŃ 2024



PYTANIE NR 22.
Dla trzech czujników PT100, PT1000 i Ni100 wykonano sprawdzające pomiary rezystancji w różnych temperaturach. Które czujniki są uszkodzone?

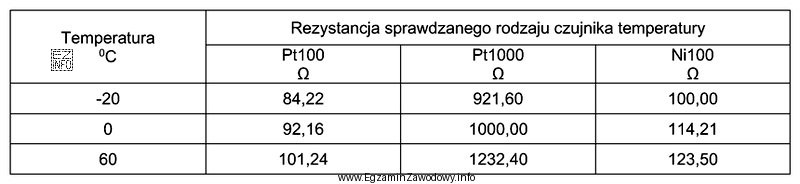

Ilustracja przedstawia tabelę z wynikami pomiarów rezystancji trzech czujników: PT100, PT1000 i Ni100, w różnych
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Sprawność RTD ocenia się przez porównanie pomiarów z wartościami nominalnymi.
W 0°C Pt100 powinien mieć 100,00 Ω, a Ni100 także 100,00 Ω. Z tabeli: Pt100 ma 92,16 Ω (zbyt mało), a Ni100 114,21 Ω (zbyt dużo) – oba są uszkodzone. Pt1000 ma 1000,00 Ω w 0°C i zgodne punkty dla -20°C i 60°C, więc jest sprawny.

Pełne wyjaśnienie:

Czujniki RTD (rezystancyjne czujniki temperatury) zmieniają rezystancję wraz z temperaturą w sposób określony przez materiał i znormalizowaną charakterystykę. Najprostsza kontrola polega na porównaniu pomiarów z wartościami nominalnymi w punktach odniesienia, szczególnie w 0°C, bo wtedy wartości znamionowe są łatwe do zapamiętania.

Wartości odniesienia:

  • Pt100: 100,00 Ω w 0°C (platyna, charakterystyka wg PN-EN 60751).
  • Pt1000: 1000,00 Ω w 0°C (to ten sam typ materiału co Pt100, ale 10× większa rezystancja znamionowa).
  • Ni100: 100,00 Ω w 0°C (nikiel, charakterystyka wg DIN 43760; inny współczynnik temperaturowy niż platyna).

Analiza tabeli pomiarów:

  • Dla Pt100 w 0°C widnieje 92,16 Ω zamiast 100,00 Ω. To istotna rozbieżność, a dodatkowo pozostałe punkty (-20°C i 60°C) również nie odpowiadają typowej charakterystyce Pt100. Wskazuje to na uszkodzenie lub poważny błąd elementu pomiarowego.
  • Dla Pt1000 w 0°C jest 1000,00 Ω, a wartości dla -20°C i 60°C są spójne z oczekiwaniami (proporcjonalnie do Pt100 i zgodnie z tabelami). Ten czujnik uznajemy za sprawny.
  • Dla Ni100 w 0°C jest 114,21 Ω zamiast 100,00 Ω, czyli wynik jest zawyżony. Co więcej, przebieg zmian rezystancji z temperaturą nie zgadza się z typowym zachowaniem Ni100. To przesłanka uszkodzenia czujnika lub nieprawidłowego toru pomiarowego.

Dlaczego pozostałe odpowiedzi są błędne?

  • Pt1000 i Ni100 – Pt1000 ma zgodne wartości w punktach kontrolnych, więc nie ma podstaw do uznania go za uszkodzony.
  • Pt100 i Pt1000 – Pt1000 jest poprawny (w 0°C dokładnie 1000,00 Ω), więc ten zestaw zawiera czujnik sprawny.
  • Pt100 i Pt1000 i Ni100 – błędne, bo obejmuje także Pt1000, który nie wykazuje odchyleń charakterystyki.

Wskazówka egzaminacyjna: jeśli w danych jest punkt 0°C, zacznij od niego. Pt100/Pt1000/Ni100 mają wtedy "okrągłe" wartości znamionowe (100 lub 1000 Ω), co pozwala szybko wyłapać uszkodzenia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest czujnik PT100 i jaka ma rezystancję w 0°C?
PT100 to platynowy czujnik RTD, którego rezystancja nominalna wynosi 100 Ω w 0°C. Wraz ze wzrostem temperatury rezystancja rośnie zgodnie ze znormalizowaną charakterystyką (stosowaną w automatyce do pomiaru temperatury).
Co oznacza oznaczenie PT1000 w czujniku temperatury?
PT1000 to również platynowy RTD, ale o rezystancji nominalnej 1000 Ω w 0°C. Ma podobny przebieg charakterystyki jak PT100, tylko skala rezystancji jest 10 razy większa, co często poprawia odporność na wpływ rezystancji przewodów.
Co to jest czujnik Ni100 i czym różni się od PT100?
Ni100 to niklowy czujnik RTD o 100 Ω w 0°C. Różni się materiałem (nikiel zamiast platyny), a więc ma inny współczynnik temperaturowy i inną charakterystykę R(T). Nie można zamiennie interpretować jego wskazań jak dla PT100.
Jak najszybciej sprawdzić, czy RTD jest uszkodzony na podstawie tabeli?
Najszybciej porównaj punkt 0°C z wartością nominalną: PT100→100 Ω, PT1000→1000 Ω, Ni100→100 Ω. Duże odchylenie w 0°C zwykle oznacza uszkodzenie elementu lub błąd toru pomiarowego, a kolejne punkty służą do potwierdzenia.
Dlaczego pomiar w 0°C jest ważny przy diagnostyce PT100/PT1000/Ni100?
0°C jest punktem odniesienia, bo wartości nominalne są jednoznaczne (100 Ω lub 1000 Ω). Dzięki temu łatwo wykryć przesunięcie charakterystyki. Pomiary w innych temperaturach mogą być trudniejsze do oceny bez tabel referencyjnych, a 0°C działa jak szybki test kontrolny.
Czy rezystancja przewodów może zafałszować pomiar czujnika RTD?
Tak. W podłączeniu 2-przewodowym rezystancja przewodów dodaje się do rezystancji czujnika i może zawyżać wynik. Dlatego w automatyce często stosuje się układ 3- lub 4-przewodowy albo czujniki o większej rezystancji (np. PT1000), by zmniejszyć wpływ przewodów.
Jakie są typowe błędy na egzaminie przy rozróżnianiu PT100 i PT1000?
Najczęstszy błąd to założenie, że oba czujniki mają 100 Ω w 0°C. W praktyce PT1000 ma 1000 Ω w 0°C. Drugi błąd to nieuwzględnienie, że wartości dla PT1000 są 10× większe niż dla PT100 w tych samych temperaturach.
Jakie wartości powinien mieć PT100 w -20°C i 60°C w przybliżeniu?
W przybliżeniu PT100 ma ok. 92,16 Ω w -20°C i ok. 123,24 Ω w 60°C (dla standardowej charakterystyki). Jeśli z tabeli wynika duże odejście od tych punktów, a szczególnie od 100 Ω w 0°C, wskazuje to problem z czujnikiem.
Dlaczego Ni100 ma inną charakterystykę niż PT100 mimo tej samej rezystancji w 0°C?
Bo materiał jest inny: nikiel i platyna mają różne współczynniki temperaturowe. To powoduje inną szybkość wzrostu rezystancji wraz z temperaturą. Dlatego przetwornik/sterownik musi być skonfigurowany na właściwy typ (Ni100 vs Pt100), inaczej wskazania będą błędne.
Jak przygotować się do zadań o RTD na egzaminie automatyka?
Naucz się punktów bazowych: 0°C (PT100=100 Ω, PT1000=1000 Ω, Ni100=100 Ω) oraz ogólnej tendencji zmian. Ćwicz interpretację tabel i porównywanie z wartościami referencyjnymi. Pamiętaj też o wpływie przewodów i o tym, że Ni100 nie jest "takie samo jak Pt100".
info

To pytanie poprawnie rozwiązuje 25% zdających egzamin. bardzo trudne

W praktyce zawodowej kluczowe jest to, że sprawność RTD ocenia się przez porównanie pomiarów z wartościami nominalnymi.W 0°C Pt100 powinien mieć 100,00 Ω, a Ni100 także 100,00 Ω.

Źródła:

  • PN-EN 60751: Industrial platinum resistance thermometers and platinum temperature sensors (norma opisująca charakterystykę Pt100/Pt1000) – źródło referencyjne dla wartości R(T) czujników platynowych
  • DIN 43760: Nickel resistance thermometers (norma opisująca charakterystykę Ni100) – źródło referencyjne dla wartości R(T) czujników niklowych

Materiały:

  • Dokumentacja producentów czujników RTD (tabele R(T) dla Pt100, Pt1000, Ni100)
  • Materiały dydaktyczne z metrologii przemysłowej i pomiaru temperatury RTD
  • Instrukcje przetworników temperatury (konfiguracja typu czujnika i diagnostyka błędów)
