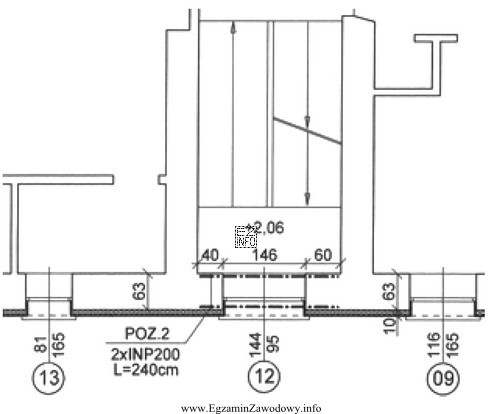

W tego typu zadaniach kluczowa jest umiejętność czytania rysunku rzutu oraz poprawnego powiązania pytanego elementu z jego wymiarowaniem na rysunku. Pytanie dotyczy długości belek stalowych dwuteowych zastosowanych w nadprożu otworu okiennego w konkretnej ścianie budynku przedstawionego na rzucie.
Aby wskazać właściwą wartość, należy:
- zidentyfikować na rzucie otwór okienny oraz opis/oznaczenie nadproża (miejsce zastosowania belek),
- odszukać linię wymiarową przypisaną do długości belek nadprożowych (czasem jest to wymiar bezpośredni, a czasem wynika z wymiarowania łańcuchowego),
- upewnić się, że odczytywana wartość dotyczy długości belki, a nie np. szerokości samego otworu, odległości między osiami lub innego fragmentu ściany,
- sprawdzić jednostkę podaną w zadaniu (tu: centymetry) i nie mieszać jej z metrami lub skalą.
Odpowiedź "240 cm" jest poprawna, ponieważ odpowiada długości belek wskazanej na rysunku dla nadproża tego otworu. Pozostałe propozycje to typowe "pułapki" z rysunku: wartości odnoszące się do innych odcinków, wymiarów cząstkowych albo odległości pomocniczych, które mogą leżeć blisko właściwego miejsca na rzucie.
Jak eliminować błędy na egzaminie?
- Najpierw znajdź element (nadproże/otwór), dopiero potem szukaj jego wymiaru.
- Jeśli na rysunku jest kilka wymiarów w jednym rejonie, zawsze sprawdź, do których strzałek i punktów odnosi się linia wymiarowa.
- Gdy wartości wyglądają "podobnie", wykonaj kontrolę: czy dotyczą całej długości elementu, czy tylko fragmentu.
