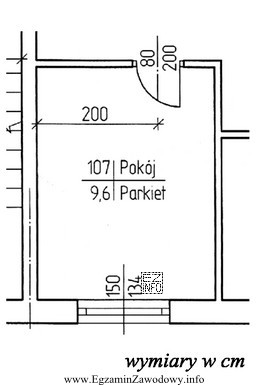

Pytanie dotyczy typowego zadania z odczytu dokumentacji: trzeba wskazać długość fragmentu ścianki działowej między dwoma jednoznacznymi granicami geometrycznymi na rzucie.
Jak poprawnie wykonać odczyt?
- Ustal punkt startowy: "lico ściany nośnej" to jej zewnętrzna krawędź (powierzchnia), a nie oś ściany. Na rzucie odpowiada to konkretnej linii obrysu ściany nośnej.
- Ustal punkt końcowy: "początek otworu drzwiowego" oznacza krawędź otworu od strony analizowanego odcinka ścianki. Nie jest to środek drzwi ani druga krawędź otworu.
- Odczytaj wymiar dla tego odcinka: interesuje Cię tylko fragment ścianki od ściany nośnej do pierwszej krawędzi otworu (bez szerokości samego otworu).
Warto zwrócić uwagę na częste pomyłki interpretacyjne:
- Jeśli ktoś mierzy do końca otworu, dostanie wynik większy (bo dolicza szerokość drzwi).
- Jeśli ktoś pomyli lico z osią ściany, wynik może się różnić o połowę grubości ściany (błąd bazowania na niewłaściwej linii odniesienia).
- Jeśli ktoś odczyta wymiar sąsiedni (np. innego fragmentu ścianki), może wybrać wartości typu 80 cm lub 100 cm, które często pojawiają się jako mniejsze odcinki albo odsunięcia.
Poprawna odpowiedź "160 cm" jest zgodna z odczytem długości odcinka wskazanego w treści (od lica ściany nośnej do początku otworu drzwiowego). Pozostałe wartości odpowiadają innym potencjalnym odcinkom z rysunku lub wynikają z typowych błędów: pomylenia krawędzi otworu, pominięcia części wymiaru albo wliczenia elementów, które nie należą do badanego fragmentu.
Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, nazwij sobie na głos dwa punkty graniczne ("lico" i "krawędź otworu") i upewnij się, że nie doliczasz szerokości otworu drzwiowego.
