KWALIFIKACJA BUD13 - CZERWIEC 2014

PYTANIE NR 11.
Dno rowu przydrożnego o spadku podłużnym 12% należy zabezpieczyć przed rozmywaniem wodą, wykonując

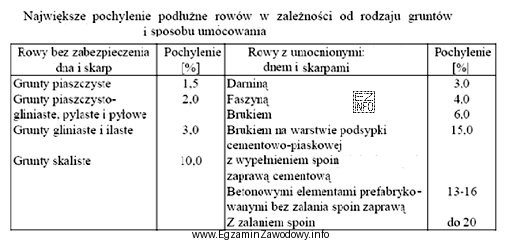

Ilustracja przedstawia tabelę dotyczącą największego pochylenia podłużnego rowów w zależności od rodzaju gruntów i sposobu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przy spadku podłużnym dna rowu 12% nie wystarcza obsiew trawą ani darniowanie (stosowane dla małych spadków) oraz bruk układany na sucho (odporny tylko do niższych spadków). Skuteczną ochronę przed rozmywaniem zapewnia bruk ze spoinami wypełnionymi zaprawą cementową, który dopuszcza większe pochylenia.

Pełne wyjaśnienie:

Rów przydrożny odprowadza wodę opadową i roztopową z korpusu drogi. Gdy spadek podłużny dna rowu jest duży, prędkość spływu rośnie i woda zaczyna rozmywać grunt (erozja wodna). Skutkiem są wyrwy, podmycia skarp i szybka utrata drożności odwodnienia. Dlatego dla większych spadków wymagane jest odpowiednio "mocne" umocnienie dna (i często także skarp).

Dla spadku 12% właściwym rozwiązaniem z podanych jest bruk na zaprawie cementowej, czyli bruk ułożony na warstwie podsypki i z wypełnionymi spoinami zaprawą cementową. To właśnie wypełnienie spoin zaprawą powoduje, że nawierzchnia jest sztywniejsza, mniej podatna na wypłukiwanie materiału i lepiej opiera się działaniu strumienia wody.

Dlaczego pozostałe odpowiedzi są błędne?

  • Bruk układany na sucho – choć jest umocnieniem, ma ograniczoną odporność na rozmywanie przy większych spadkach, bo spoiny nie są zespolone zaprawą i woda może wypłukiwać podsypkę oraz przemieszczać elementy.
  • Obsiew mieszanką trawy – roślinność stabilizuje powierzchnię, ale jest skuteczna głównie przy małych spadkach; przy 12% spływ jest zbyt intensywny i następuje erozja zanim darń się w pełni wzmocni.
  • Darniowanie na płask – gotowa darnina również ma zastosowanie przy niewielkich pochyleniach; przy dużym spadku strumień wody może podcinać i odrywać fragmenty darni, prowadząc do uszkodzeń.

Wskazówka egzaminacyjna: jeśli w odpowiedziach pojawia się rozróżnienie "na sucho" vs "na zaprawie / z wypełnieniem spoin", to zwykle pytanie sprawdza właśnie świadomość, że zaprawa w spoinach istotnie zwiększa odporność na rozmywanie i pozwala stosować umocnienie przy większych spadkach.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Spadek 12% oznacza, że na długości 100 m dno rowu obniża się o 12 m. Taki spadek powoduje szybki spływ wody, a więc większą energię strumienia i wysokie ryzyko erozji. W praktyce wymaga to zastosowania umocnienia odpornego na rozmywanie, a nie samej roślinności.
Przy dużym spadku rośnie prędkość przepływu, a woda zaczyna wypłukiwać grunt. Pojawiają się wyrwy, podmycia skarp i zamulanie rowu, przez co odwodnienie przestaje działać. Umocnienie (np. bruk ze spoinami na zaprawie) chroni dno przed erozją i stabilizuje przekrój rowu.
W tym pytaniu właściwe jest wykonanie bruku na zaprawie cementowej (czyli bruku z wypełnieniem spoin zaprawą). To rozwiązanie jest przeznaczone do większych spadków niż obsiew, darniowanie czy bruk na sucho, bo zaprawa wiąże elementy i ogranicza wypłukiwanie podsypki.
Bruk na sucho ma spoiny bez zespolenia zaprawą, więc elementy mogą się przemieszczać, a woda wypłukuje drobny materiał z podsypki. Bruk na zaprawie (z wypełnieniem spoin zaprawą cementową) tworzy sztywniejszą, szczelniejszą i bardziej odporną warstwę, lepiej chroniącą przed rozmywaniem.
Nie w typowych warunkach. Obsiew działa dobrze przy małych spadkach, gdzie przepływ jest spokojny, a roślinność ma czas się ukorzenić. Przy 12% spływ jest na tyle gwałtowny, że grunt może zostać rozmyty zanim darń wytworzy odpowiednią wytrzymałość i ciągłość pokrycia.
Darniowanie stabilizuje powierzchnię, ale przy dużym spadku woda może podcinać brzegi darni i odrywać fragmenty, szczególnie zanim całość dobrze się "zwiąże" z podłożem. Mechaniczna odporność darni jest mniejsza niż umocnień mineralnych (bruk, prefabrykaty), dlatego stosuje się je przy mniejszych pochyleniach.
Najczęstsze pomyłki to: mylenie bruku na sucho z brukiem na zaprawie, wybór "zielonych" rozwiązań (obsiew/darniowanie) mimo dużego spadku oraz pomijanie roli spoin. Uczniowie często zakładają, że każda forma bruku jest równie odporna, co nie jest prawdą.
Słowa kluczowe to "zabezpieczyć przed rozmywaniem" oraz wysoka wartość spadku (tu 12%). To sugeruje konieczność umocnienia odpornego na erozję wodną. W odpowiedziach zwykle będzie opcja "mocniejsza" (np. bruk z zaprawą) oraz słabsze (obsiew, darń, bruk na sucho).
Gdy spadki są jeszcze większe lub gdy warunki hydrauliczne są trudniejsze (duże dopływy, skoncentrowany spływ). Wtedy stosuje się np. betonowe elementy prefabrykowane z zalaniem spoin lub rozwiązania stopniujące energię przepływu (kaskady, bystrotoki). Dobór zależy od wymagań projektu i warunków terenowych.
Najlepiej łączyć wartości z logiką działania: roślinność (obsiew, darnina) = małe spadki, faszyna = nieco większe, bruk na sucho = średnie, a bruk ze spoinami na zaprawie i prefabrykaty = duże spadki. Ćwicz na krótkich zadaniach: "jaki spadek → jakie umocnienie" i odwrotnie.
info

Około 54% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: "Przy spadku podłużnym dna rowu 12% nie wystarcza obsiew trawą ani darniowanie (stosowane dla małych spadków) oraz bruk układany na sucho (odporny tylko do niższych spadków)."

Źródła:

  • PN-S-02204:1997 "Drogi samochodowe — Odwodnienie dróg", tabela dotycząca największych dopuszczalnych pochyleń podłużnych rowów w zależności od sposobu umocnienia
  • Rozporządzenie MTiGM z 1999 r. (w kontekście: §102 ust. 9 wskazujący na określanie dopuszczalnego pochylenia przez Polską Normę) — brak pełnej identyfikacji aktu w przekazanym materiale

Materiały:

  • PN-S-02204:1997 (rozdziały/tabele dotyczące dopuszczalnych pochyleń i umocnień rowów)
  • Podręczniki/opracowania z zakresu odwodnienia dróg i robót ziemnych drogowych
  • Materiały dydaktyczne o umacnianiu skarp i dna rowów (technologie: darnina, faszyna, bruk, prefabrykaty)
