KWALIFIKACJA ELE2 - STYCZEŃ 2024

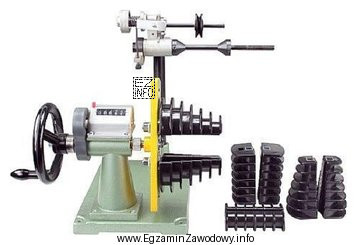

W technologii napraw i wykonywania maszyn elektrycznych uzwojenie powstaje przez nawijanie przewodu nawojowego w postaci zwojów o określonej liczbie i geometrii. Do tego celu stosuje się nawijarki/stanowiska nawijające, które zapewniają kontrolowany ruch (zwykle obrót elementu lub bębna) oraz prowadzenie drutu tak, aby uzyskać powtarzalny kształt cewki i właściwe ułożenie zwojów.

Odpowiedź "Do nawijania uzwojeń." jest właściwa, bo opisuje funkcję związaną bezpośrednio z wytworzeniem uzwojenia (formowanie zwojów przewodu). To etap wcześniejszy niż czynności wykończeniowe.

Dlaczego pozostałe propozycje są błędne:

• "Do montażu nabiegunników." – montaż nabiegunników (elementów biegunów w maszynach prądu stałego lub układach magnetycznych) jest operacją montażową wykonywaną na innych stanowiskach (np. z przyrządami montażowymi, prasami, narzędziami do skręcania). Nie wymaga mechanizmu prowadzenia drutu i realizacji zwojów.
• "Do wyważania wirników." – wyważanie to proces korygowania niewyważenia mas wirujących. Wymaga wyważarki i pomiaru drgań/sił, a nie elementów typowych dla nawijania (prowadników drutu, układu nawijającego). Jest to etap dotyczący części wirującej, nie wytwarzania uzwojenia.
• "Do impregnowania uzwojeń." – impregnacja polega na nasyceniu uzwojeń lakierem/żywicą oraz ich utwardzeniu (dla poprawy izolacji, odporności mechanicznej i cieplnej). Stosuje się do tego wanny impregnacyjne, układy próżniowo-ciśnieniowe lub suszarnie, a nie nawijarki.

Wskazówka egzaminacyjna: jeśli masz rozpoznać urządzenie z ilustracji, szukaj elementów sugerujących prowadzenie przewodu i ruch nawijający. Jeżeli dominują czujniki i łoża do pomiarów – to częściej wyważanie; jeśli są zbiorniki/komory i elementy grzewcze – to częściej impregnacja lub suszenie.
