KWALIFIKACJA ELM2 - CZERWIEC 2018 (test 2)



PYTANIE NR 28.

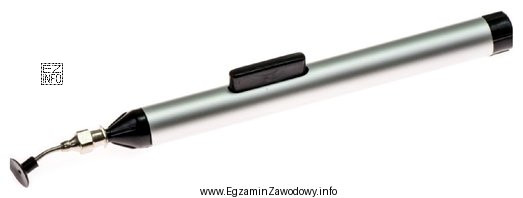

Do czego służy narzędzie pokazane na rysunku?
Ilustracja przedstawia narzędzie używane w elektronice, najprawdopodobniej do chwytania układów scalonych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Narzędzie pokazane na rysunku służy do precyzyjnego chwytania i przenoszenia elementów elektronicznych, w tym układów scalonych, bez ich uszkadzania.
Pozostałe odpowiedzi dotyczą narzędzi do usuwania lutowia lub dozowania materiałów (pasty/kleju), czyli mają inną funkcję.

Pełne wyjaśnienie:

W montażu i instalowaniu układów elektronicznych często używa się narzędzi pomocniczych do manipulowania elementami na płytce PCB. Odpowiedź "Chwytania układów scalonych." jest właściwa, ponieważ wskazuje funkcję narzędzia służącego do bezpiecznego podnoszenia, przenoszenia i pozycjonowania elementów (szczególnie drobnych, jak SMD) podczas montażu.

Dlaczego pozostałe propozycje są niepoprawne?

  • "Odsysania lutowia." odnosi się do odsysaczy (ręcznych lub stacyjnych) używanych przy rozlutowywaniu, gdy trzeba usunąć roztopione spoiwo. To inna grupa narzędzi: ich cechą jest mechanizm podciśnienia i końcówka przystosowana do pracy z lutem.
  • "Dozowania pasty lutowniczej." dotyczy dozowników (ręcznych strzykawek, automatów) używanych przed lutowaniem rozpływowym. Celem jest nakładanie kontrolowanej ilości pasty, a nie chwytanie elementów.
  • "Dozowania kleju." również opisuje dozowanie materiału (kleju) w procesach montażowych, np. do czasowego unieruchomienia elementu. To znów czynność nakładania, nie manipulacji mechanicznej elementem.

Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się czasowniki typu "chwytać/przenosić" vs "odsysać/dozować", najpierw ustal, czy narzędzie na rysunku ma końcówkę do chwytu elementu czy do przepływu materiału (lutowie/pasta/klej). To zwykle najszybciej prowadzi do poprawnej klasyfikacji narzędzia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest narzędzie do chwytania układów scalonych?
To narzędzie ręczne służące do podnoszenia, przenoszenia i ustawiania układów scalonych oraz innych drobnych elementów na PCB. Ułatwia precyzję montażu i zmniejsza ryzyko zabrudzeń lub uszkodzenia elementu w porównaniu z chwytaniem palcami.
Jak odróżnić chwytak do elementów od odsysacza lutowia?
Chwytak/pęseta działa mechanicznie: łapie element końcówkami. Odsysacz lutowia zwykle ma końcówkę przystosowaną do pracy z roztopionym lutem i mechanizm podciśnienia. Jeśli narzędzie "zbiera" lut, to nie służy do przenoszenia układów.
Dlaczego do chwytania układów nie używa się palców?
Dotyk palcami może zostawić tłuszcz i zabrudzenia, co pogarsza lutowalność i czystość montażu. Dodatkowo zwiększa się ryzyko uszkodzeń mechanicznych (np. wygięcia wyprowadzeń) oraz problemów z elektrostatyką. Narzędzia chwytające dają też większą precyzję.
Jakie elementy poza układami scalonymi chwyta się takimi narzędziami?
Najczęściej chwyta się elementy SMD (rezystory, kondensatory, diody, tranzystory w małych obudowach), złącza o drobnych pinach oraz elementy THT podczas wstępnego pozycjonowania. Kluczowa jest możliwość precyzyjnego ustawienia elementu na padach.
Kiedy używa się dozownika pasty lutowniczej zamiast chwytaka?
Dozownik pasty stosuje się wtedy, gdy trzeba nałożyć pastę na pola lutownicze przed osadzaniem elementów (np. w montażu prototypowym lub poprawkach). Chwytak służy do przeniesienia i ustawienia elementu, czyli odpowiada za manipulację, nie za aplikację materiału.
Co jest typowym błędem na egzaminie przy rozpoznawaniu narzędzi z rysunku?
Częsty błąd to kojarzenie każdego małego narzędzia z lutowaniem (np. "odsysanie lutowia"), bez sprawdzenia funkcji końcówki roboczej. Inny błąd to wybór odpowiedzi "dozowania", bo kojarzy się z montażem SMD, mimo że dozowniki mają zwykle wyjście na materiał, a nie chwyt.
Jakie cechy narzędzia wskazują, że służy do chwytania elementów?
Najbardziej charakterystyczne są końcówki robocze: szczęki, ramiona lub cienkie "groty" umożliwiające objęcie elementu. Narzędzie do chwytania nie wymaga zbiornika ani dyszy do wypływu materiału. Zwykle umożliwia pewny, kontrolowany chwyt i łatwe zwolnienie elementu.
Czy chwytanie układów scalonych ma związek z ochroną ESD?
Pośrednio tak. Układy scalone mogą być wrażliwe na wyładowania elektrostatyczne, a nieprawidłowa manipulacja zwiększa ryzyko uszkodzenia. W praktyce ważne jest stosowanie właściwych narzędzi na stanowisku ESD, utrzymanie czystości oraz unikanie przypadkowego dotyku pinów.
Jakie narzędzia służą do odsysania lutowia w praktyce serwisowej?
Stosuje się odsysacze ręczne (mechaniczne) oraz odsysanie w stacjach lutowniczych z podciśnieniem. Często używa się też plecionki do rozlutowywania, która wchłania roztopione spoiwo. Wszystkie te narzędzia są ukierunkowane na usuwanie lutu, a nie na przenoszenie elementów.
Jak przygotować się do rozpoznawania narzędzi montażowych na egzaminie?
Najlepiej uczyć się "funkcjami" narzędzi: chwytanie, cięcie, lutowanie, rozlutowywanie, dozowanie, czyszczenie. Warto obejrzeć zestawy narzędzi do montażu PCB i porównać końcówki robocze. Na egzaminie najpierw określ, czy narzędzie manipuluje elementem czy materiałem.
info

Statystycznie 56% uczniów zna prawidłową odpowiedź. średnie

Materiały:

  • Instrukcje stanowiskowe z montażu SMD (organizacja narzędzi, chwytanie elementów)
  • Podstawy technologii lutowania i montażu PCB (rozdziały o narzędziach ręcznych)
  • Materiały dydaktyczne o ochronie ESD na stanowisku montażowym
