Urządzenie używane do naświetlania płytek PCB jest elementem procesu fotochemicznego wykonywania płytek drukowanych. W tej metodzie stosuje się laminat pokryty warstwą fotorezystu (światłoczułego). Na fotorezyst kładzie się maskę z rysunkiem ścieżek (np. kliszę lub wydruk o odpowiedniej gęstości optycznej), a następnie całość naświetla się promieniowaniem (najczęściej UV) przez określony czas. Dzięki temu wzór ścieżek zostaje przeniesiony na warstwę fotorezystu, co umożliwia później wywołanie i dopiero potem trawienie miedzi.
Odpowiedź "Naświetlania płytek PCB" jest poprawna, bo naświetlarka realizuje właśnie etap przeniesienia wzoru na materiał światłoczuły. To etap poprzedzający obróbkę chemiczną i mechaniczny montaż elementów.
Pozostałe odpowiedzi opisują inne czynności, wykonywane innymi narzędziami:
- "Czyszczenia płytek PCB" – czyszczenie wykonuje się np. środkami odtłuszczającymi, alkoholem izopropylowym, gąbkami/ściereczkami antystatycznymi lub myjkami; naświetlarka nie służy do usuwania zabrudzeń.
- "Skanowania płytek PCB" – skanowanie wymaga skanera lub systemu wizyjnego (kamera + oświetlenie) i służy digitalizacji obrazu; naświetlarka emituje światło do utwardzania/zmiany fotorezystu, a nie do pozyskania obrazu.
- "Wygrzewania płytek PCB" – wygrzewanie dotyczy np. suszenia, utwardzania lakierów lub procesów termicznych w piecu/komorze grzewczej; naświetlanie jest procesem optycznym, nie typowo termicznym.

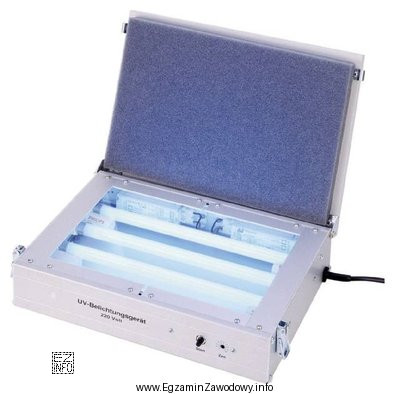

Wskazówka egzaminacyjna: kojarz naświetlanie z sekwencją maska → UV → wywoływanie → trawienie. Jeśli na rysunku widać zamykaną komorę z źródłem światła (często UV) i szybą/ramką dociskową, najczęściej chodzi o naświetlarkę do PCB.
