KWALIFIKACJA GIW2 - CZERWIEC 2016

PYTANIE NR 18.

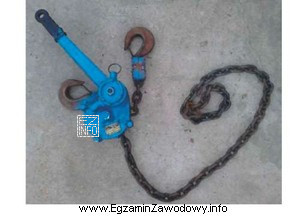

Do czego służy urządzenie przedstawione na rysunku?
Ilustracja przedstawia urządzenie mechaniczne, które jest używane w kontekście górnictwa podziemnego, a dokładniej do
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rabowanie obudowy oznacza odzysk/demontaż elementów obudowy wyrobiska (np. po zmianie trasy, przebudowie lub likwidacji odcinka). Urządzenia rabunkowe służą do bezpiecznego odciągania, wyjmowania i opuszczania elementów obudowy, a nie do jej zabudowy, łączenia stropnic czy podwieszania instalacji.

Pełne wyjaśnienie:

W górnictwie podziemnym pojęcie rabowania obudowy dotyczy prac, w których istniejące elementy obudowy są demontowane i odzyskiwane (np. podczas likwidacji wyrobiska, przebudowy chodnika, zmiany geometrii odcinka lub przejścia na inny sposób zabezpieczenia wyrobiska). Sprzęt przeznaczony do rabowania ma za zadanie umożliwić wykonanie tych czynności w sposób kontrolowany: przejąć obciążenia w trakcie demontażu, odciągnąć element, zwolnić połączenia i bezpiecznie opuścić lub przemieścić części obudowy.

Odpowiedź "Rabowania obudowy." jest właściwa, ponieważ wskazuje funkcję związaną z rozbiórką/odzyskiem obudowy, a nie z jej wykonywaniem. W praktyce kluczowe jest, że rabowanie wiąże się z podwyższonym ryzykiem: elementy są naprężone, mogą "puścić" gwałtownie, a strop i ociosy wymagają utrzymania stateczności podczas kolejnych etapów demontażu.

Pozostałe odpowiedzi opisują inne grupy czynności:

  • "Zabezpieczania stropu." dotyczy robót obudowowych (zabudowy/zakładania zabezpieczeń) oraz podpierania, a nie odzysku. To typowa pomyłka wynikająca z utożsamiania wszystkich urządzeń pracujących przy stropie z jego zabezpieczaniem.
  • "Podwieszania rurociągów." odnosi się do montażu i prowadzenia instalacji (media, rurociągi) z użyciem podwieszeń, obejm i elementów mocujących. Jest to inny zakres prac niż demontaż obudowy.
  • "Łączenia stropnic stalowych." sugeruje czynności montażowe (łączenie elementów konstrukcji), typowe przy zabudowie obudowy, a nie przy jej rabowaniu.

Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się zarówno działania "montażowe" (zabezpieczanie, łączenie, podwieszanie), jak i "demontażowe" (rabowanie), warto ustalić, czy pytanie dotyczy budowy czy odzysku elementów. To pomaga uniknąć wyboru intuicyjnego, ale błędnego.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Rabowanie obudowy to kontrolowany demontaż i odzysk elementów obudowy wyrobiska (np. odrzwi, stropnic, stojaków) podczas likwidacji lub przebudowy. Celem jest bezpieczne usunięcie obudowy bez utraty stateczności wyrobiska i bez narażania załogi na niekontrolowane przemieszczenia elementów.
Podczas rabowania elementy mogą być obciążone i naprężone, a ich zwolnienie bywa gwałtowne. Dodatkowo zmienia się sposób podparcia stropu i ociosów, więc łatwo o lokalne zawały lub przemieszczenia. Wymaga to właściwej kolejności działań, nadzoru oraz stosowania sprzętu umożliwiającego kontrolę ruchu elementów.
Sprzęt do zabezpieczania stropu służy do zabudowy podparcia i utrzymania nośności (montaż). Urządzenia do rabowania są ukierunkowane na demontaż: odciąganie, zwalnianie połączeń, wyjmowanie i opuszczanie elementów. Na rysunkach często widać elementy chwytające/ściągające lub przystosowanie do pracy przy rozbiórce.
"Zabezpieczanie stropu" dotyczy działań, które mają utrzymać stateczność górotworu nad wyrobiskiem, np. przez zabudowę obudowy, podparcie lub zastosowanie elementów wzmacniających. To proces typowy dla drążenia i eksploatacji, a nie dla likwidacji. W pytaniach egzaminacyjnych jest to częsty dystraktor obok "rabowania".
Rabowanie wykonuje się m.in. podczas likwidacji wyrobiska, przebudowy odcinka, zmiany przekroju lub w sytuacji, gdy trzeba odzyskać elementy obudowy do ponownego wykorzystania (zgodnie z wewnętrznymi zasadami zakładu). Zawsze powinno być poprzedzone oceną warunków geologiczno-górniczych i organizacją bezpiecznej technologii.
W praktyce rabowaniu mogą podlegać różne elementy w zależności od typu obudowy, np. stropnice, stojaki, odrzwia, łączniki czy elementy kotwienia (jeśli technologia to przewiduje). Kluczowe jest rozpoznanie, które części są nośne w danym momencie i jak je zwalniać, aby nie doprowadzić do utraty podparcia stropu.
Zwykle nie. Urządzenia do podwieszania rurociągów służą do montażu i prowadzenia instalacji (mocowania do stropu lub obudowy), a nie do demontażu obudowy. Na egzaminie takie odpowiedzi rozpoznasz po słowach związanych z instalacjami: rurociąg, obejma, wieszak, zawiesie.
Najczęściej zdający kierują się skojarzeniem z miejscem pracy (np. "przy stropie"), a nie z funkcją. Pojawia się też mylenie robót montażowych (zabezpieczanie, łączenie) z demontażowymi (rabowanie). Pomaga zadanie sobie pytania: czy urządzenie ma coś "budować", czy "odzyskiwać/rozbierać".
Warto uczyć się "po funkcji": obudowy, transport, wentylacja, odwadnianie, roboty likwidacyjne. Pomaga też przegląd zdjęć/rysunków z podpisami i kojarzenie elementów charakterystycznych (np. chwytaki, siłowniki, łączniki). Na egzaminie czytaj odpowiedzi jak listę procesów i wybieraj ten zgodny z przeznaczeniem sprzętu.
Kluczowe są: ocena stateczności górotworu, zachowanie właściwej kolejności demontażu, utrzymanie podparcia w strefie pracy, wyznaczenie stref niebezpiecznych oraz sprawna łączność i nadzór. Rabowanie powinno odbywać się zgodnie z technologią przyjętą w zakładzie i z użyciem sprzętu pozwalającego kontrolować ruch demontowanych elementów.
info

Około 48% zdających odpowiada poprawnie na to pytanie. trudne

Eksperci podkreślają: "Rabowanie obudowy oznacza odzysk/demontaż elementów obudowy wyrobiska (np. po zmianie trasy, przebudowie lub likwidacji odcinka)."

Materiały:

  • Materiały dydaktyczne do kwalifikacji GIW.2 dotyczące obudów i robót likwidacyjnych
  • Instrukcje stanowiskowe/BHP dla prac przy demontażu i odzysku elementów obudowy w kopalni
  • Atlas/album maszyn i urządzeń stosowanych w górnictwie podziemnym (dział: obudowy i roboty likwidacyjne)
