KWALIFIKACJA MEP1 - STYCZEŃ 2022

PYTANIE NR 28.

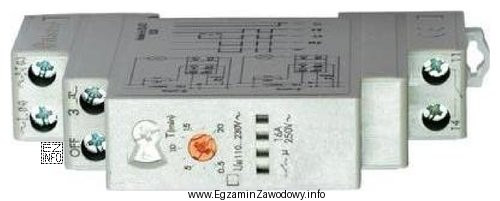

Do demontażu z szyny urządzenia przedstawionego na ilustracji należy użyć
Ilustracja przedstawia urządzenie elektryczne, które prawdopodobnie jest elementem systemu automatyki lub instalacji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wkrętak płaski jest typowo używany do zwolnienia sprężynowego zatrzasku, który trzyma urządzenie na szynie montażowej. Pozwala podważyć lub odchylić zaczep bez deformowania elementów. Szczypce, klucz oczkowy ani ściągacz nie służą do zwalniania takich zatrzasków i mogą uszkodzić obudowę.

Pełne wyjaśnienie:

W urządzeniach mocowanych na szynie montażowej (zatrzaskowo) najczęściej występuje sprężynowy zaczep, który blokuje urządzenie na krawędzi szyny. Do demontażu trzeba ten zaczep odchylić lub podważyć. W praktyce wykonuje się to płaskim końcem narzędzia, dlatego poprawna jest odpowiedź "wkrętaka płaskiego."

Wkrętak płaski ma końcówkę umożliwiającą wejście w szczelinę/gniazdo przy zatrzasku i przeniesienie kontrolowanego nacisku. Ułatwia to zwolnienie blokady bez szarpania całego urządzenia oraz bez zgniecenia elementów z tworzywa.

Pozostałe propozycje są nietrafne, bo odpowiadają innym zadaniom:

  • "szczypiec płaskich." używa się do chwytania i doginania, a nie do precyzyjnego odchylania sprężynowego zaczepu; chwyt może doprowadzić do pęknięcia obudowy lub wyłamania zatrzasku.
  • "klucza oczkowego." stosuje się do odkręcania/zakręcania nakrętek i śrub z łbem sześciokątnym; w demontażu zatrzasku na szynie zwykle nie ma elementu, który wymaga klucza oczkowego.
  • "ściągacza trójramiennego." jest narzędziem specjalnym do zdejmowania elementów osadzonych z pasowaniem na wałku (np. kół, łożysk). Nie jest przeznaczony do urządzeń zatrzaskowych na szynie i jego użycie byłoby nieadekwatne.

Wskazówka egzaminacyjna: jeśli na ilustracji widać języczek, zapadkę lub sprężynowy klips przy dolnej krawędzi urządzenia, najczęściej właściwym narzędziem do zwolnienia jest właśnie wkrętak płaski.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Szyna montażowa to element konstrukcyjny, na którym osadza się urządzenia wyposażone w zaczep lub klips. Ułatwia szybki montaż i demontaż bez wiercenia otworów w podłożu. W praktyce spotyka się rozwiązania zatrzaskowe, gdzie kluczowe jest zwolnienie sprężynowego zaczepu.
Najczęściej widać klips, języczek lub element sprężynujący przy dolnej krawędzi obudowy. Taki zaczep "zahacza" o krawędź szyny. Jeśli na ilustracji widoczna jest szczelina na końcówkę narzędzia, zwykle służy ona do podważenia zatrzasku.
Wkrętak płaski ma końcówkę, którą łatwo wsunąć w szczelinę przy zatrzasku i wykonać kontrolowany ruch odchylający. To pozwala zwolnić blokadę bez szarpania całego urządzenia. Dodatkowo zmniejsza ryzyko pęknięcia elementów z tworzywa i uszkodzenia obudowy.
Można próbować, ale jest to rozwiązanie ryzykowne i zwykle niezalecane. Szczypce służą do chwytania, a przy demontażu zatrzasku potrzebny jest precyzyjny nacisk w konkretnym miejscu. Łatwo wtedy zgnieść obudowę, wyłamać klips albo zarysować elementy montażowe.
Klucz oczkowy stosuje się do połączeń śrubowych z nakrętkami lub śrubami o łbie sześciokątnym. Jeśli urządzenie trzyma się na sprężynowym zatrzasku, zwykle nie ma śruby do odkręcenia, więc klucz nie pomoże. Wtedy właściwsze jest narzędzie do zwolnienia klipsu.
Ściągacz trójramienny jest narzędziem do zdejmowania elementów osadzonych ciasno na wałkach, np. kół, tulei czy łożysk. Wymaga punktu oparcia i równomiernego ściągania. Przy urządzeniach zatrzaskowych na szynie nie ma takiego zastosowania, a użycie ściągacza mogłoby uszkodzić obudowę.
Najpierw zapewnij bezpieczeństwo pracy (np. brak zasilania, brak naprężeń mechanicznych). Następnie zlokalizuj zatrzask i użyj narzędzia odpowiedniego do jego odchylenia, zwykle płaskiej końcówki. Demontuj ruchem kontrolowanym, bez skręcania obudowy i bez nadmiernej siły.
Najczęstsze to wyłamanie sprężynowego klipsu, pęknięcie obudowy z tworzywa, zarysowanie powierzchni oraz trwałe odkształcenie zaczepu. Czasem uszkodzenia są ukryte i wychodzą dopiero przy ponownym montażu, gdy zatrzask nie trzyma poprawnie urządzenia na szynie.
W tego typu pytaniach ilustracja jest kluczowa, bo pokazuje konstrukcję mocowania. Same odpowiedzi sugerują narzędzie, ale bez rozpoznania mechanizmu (zatrzask, śruba, osadzenie na wale) łatwo zgadywać. Najlepiej najpierw ustalić, jak urządzenie jest blokowane na szynie.
Jeśli wśród narzędzi jest wkrętak płaski, a pozostałe opcje to narzędzia do innych typów prac (klucz do nakrętek, ściągacz do wałków), zwykle pytanie dotyczy zwolnienia klipsu. Jednak pewność daje dopiero identyfikacja na ilustracji: obecność języczka/zapadki przy krawędzi mocowania.
info

To pytanie poprawnie rozwiązuje 71% zdających egzamin. średnio łatwe

Eksperci podkreślają: "Wkrętak płaski jest typowo używany do zwolnienia sprężynowego zatrzasku, który trzyma urządzenie na szynie montażowej."

Materiały:

  • Instrukcje montażu/demontażu urządzeń mocowanych zatrzaskowo na szynach (dokumentacje producentów)
  • Podręczniki i skrypty z zakresu narzędzi ręcznych oraz technologii montażu
  • Materiały BHP dotyczące bezpiecznych prac montażowych i demontażowych
