KWALIFIKACJA MEC9 - PAŹDZIERNIK 2013

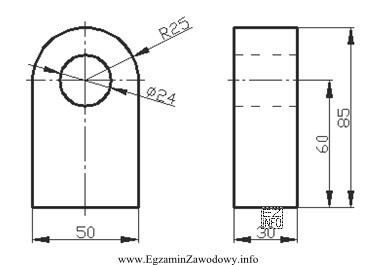

Przy frezowaniu zaokrąglenia o promieniu R25 kluczowe jest to, aby tor względnego ruchu narzędzia względem przedmiotu był łukiem koła o zadanym promieniu. Na klasycznej frezarce pionowej najprostszym i typowym rozwiązaniem warsztatowym jest zamocowanie detalu na stole obrotowym (obrotnicy), ponieważ umożliwia on kontrolowany obrót przedmiotu wokół osi. Dzięki temu można prowadzić obróbkę po łuku, zachowując stały promień wynikający z ustawienia osi obrotu i położenia detalu.

Dlaczego pozostałe odpowiedzi nie są właściwe w tym kontekście?

• "na stole krzyżowym" – stół krzyżowy zapewnia ruch liniowy w osiach (zwykle X i Y). Sam z siebie nie realizuje ruchu kątowego potrzebnego do wyfrezowania łuku. Łuk można co prawda uzyskać innymi metodami (np. sterowaniem CNC), ale w pytaniu chodzi o dobór oprzyrządowania do frezarki pionowej dla promienia, więc stół obrotowy jest rozwiązaniem właściwym.
• "w imadle obrotowym" – imadło obrotowe umożliwia zwykle ustawienie kąta (pozycjonowanie) przedmiotu, ale nie jest przeznaczone do płynnego, precyzyjnego prowadzenia obróbki po łuku w trakcie skrawania jak stół obrotowy. Dodatkowo zakres i dokładność obrotu oraz możliwość bazowania są ograniczone w porównaniu z obrotnicą.
• "w imadle maszynowym" – standardowe imadło zapewnia stabilne mocowanie do obróbki płaszczyzn, rowków itp., ale nie daje funkcji obrotu podczas wykonywania łuku. Wykonanie promienia R25 byłoby w takim mocowaniu co najwyżej przybliżane wieloma przejściami, a nie realizowane jako kontrolowany łuk.

Wskazówka egzaminacyjna: jeżeli w treści pojawia się promień/łuk (R) i pytanie dotyczy sposobu zamocowania na obrabiarce konwencjonalnej, to często oznacza potrzebę użycia oprzyrządowania zapewniającego ruch obrotowy lub prowadzenie po okręgu. W frezowaniu najczęściej będzie to stół obrotowy.
