W typowym multimetrze cyfrowym gniazdo COM (common) jest zaciskiem wspólnym, czyli "masą" i punktem odniesienia dla prawie wszystkich pomiarów. Z tego powodu czarny przewód wkłada się zawsze do COM – niezależnie od tego, czy mierzysz napięcie, rezystancję, czy prąd.
Drugi przewód (zwykle czerwony) wkłada się do gniazda zależnego od mierzonej wielkości:
- VΩmA – do pomiaru napięcia, rezystancji, testu diod oraz małych prądów (w granicach możliwości gniazda i bezpiecznika).
- 5A/10A (gniazdo prądowe) – tylko wtedy, gdy faktycznie mierzysz większy prąd i przełącznik jest ustawiony na zakres prądowy.

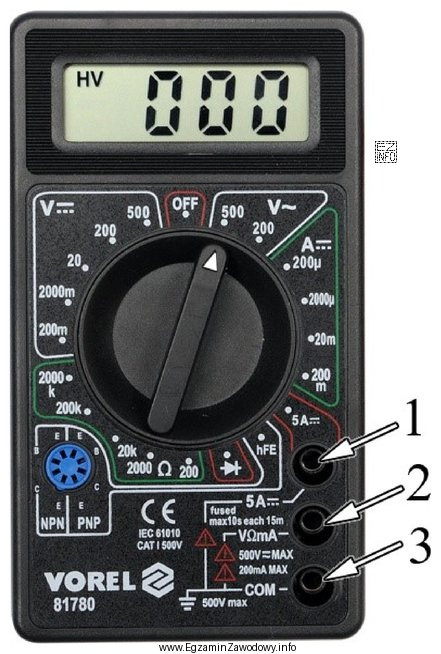

W zadaniu wskazanie HV sugeruje pomiar napięcia, więc czerwony przewód powinien być w gnieździe VΩmA. Włożenie czerwonego przewodu do gniazda 5A przy pomiarze napięcia jest błędem: w najlepszym wypadku da niewłaściwą konfigurację, a w praktyce często kończy się przepaleniem bezpiecznika lub ryzykiem uszkodzenia miernika (zależnie od konstrukcji i sytuacji pomiarowej).
Dlatego poprawne podłączenie to: czarny do COM oraz czerwony do VΩmA. Pozostałe konfiguracje są nieprawidłowe, bo albo przenoszą czarny przewód z COM do gniazda specjalizowanego, albo kierują czerwony przewód do gniazda prądowego mimo trybu napięciowego.
Wskazówka egzaminacyjna: nie kieruj się pozycją gniazda ani samą numeracją. Najpierw szukaj napisu COM i symbolu masy, a dopiero potem dobieraj gniazdo dla czerwonego przewodu zgodnie z tym, co mierzysz.
