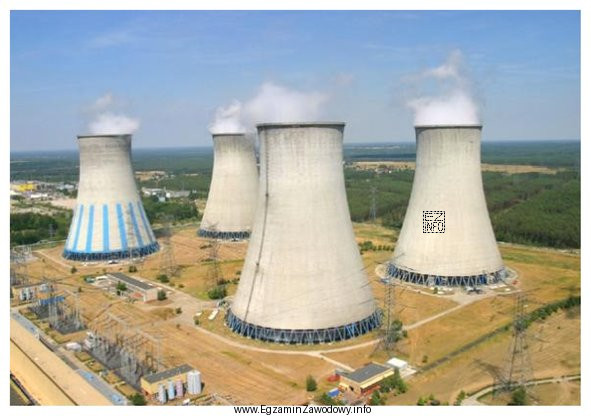

W elektrowni (zwłaszcza cieplnej) wyróżnia się kilka kluczowych obiegów technologicznych. Pytanie sprawdza umiejętność rozpoznania, do którego z nich należą pokazane urządzenia. Prawidłowa odpowiedź to: "Do obiegu chłodzenia", czyli do części instalacji odpowiedzialnej za odprowadzanie ciepła odpadowego i utrzymanie właściwych temperatur pracy urządzeń.
Obieg chłodzenia obejmuje typowo elementy, które przenoszą ciepło do środowiska (np. przez wymianę ciepła z wodą chłodzącą oraz jej dalsze schładzanie w chłodni). W praktyce są to m.in. skraplacze (kondensatory), chłodnie, pompy wody chłodzącej, rurociągi i armatura tego układu. Wspólną cechą jest to, że nie służą one bezpośrednio spalaniu paliwa ani wytwarzaniu energii elektrycznej, tylko wspierają proces poprzez odbiór ciepła.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Obieg spalania dotyczy doprowadzenia paliwa i utleniacza (zwykle powietrza), procesu spalania w kotle/komorze oraz odprowadzenia spalin. Urządzenia tego obiegu kojarzą się z paleniskami, palnikami, dmuchawami, kanałami powietrza/spalin i elementami kotła, a nie z układem odprowadzania ciepła do chłodni.
- Obieg energii elektrycznej obejmuje wytwarzanie i wyprowadzenie mocy: prądnice, transformatory, rozdzielnie, aparaturę łączeniową i zabezpieczeniową oraz tory prądowe. Jeżeli na zdjęciu dominują elementy hydrauliczne/cieplne, to nie jest to obieg elektryczny.
- Obieg przygotowania paliwa jest związany z obróbką paliwa przed spalaniem (np. transport, rozdrabnianie, dozowanie). Typowe są podajniki, młyny, przesiewacze i instalacje magazynowania/transportu paliwa. Funkcjonalnie różni się to od chłodzenia, które zajmuje się energią cieplną odpadową.
Wskazówka egzaminacyjna: gdy masz wątpliwości, zadaj sobie pytanie: "Czy to urządzenie ma przede wszystkim odprowadzać ciepło i pracuje z wodą/medium chłodzącym?". Jeśli tak, najczęściej będzie to obieg chłodzenia.
