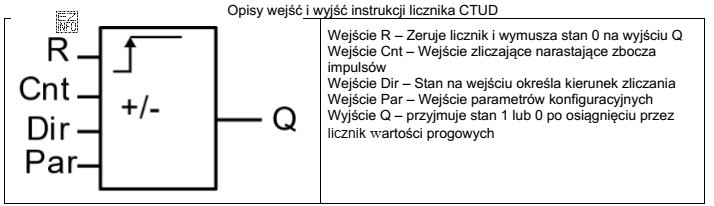

Licznik CTUD jest blokiem funkcyjnym używanym w programowaniu PLC do zliczania impulsów w górę i w dół. W praktyce oznacza to, że w zależności od stanu sygnału sterującego kierunkiem, ten sam strumień impulsów może zwiększać albo zmniejszać wartość bieżącą (akumulator licznika).
Odpowiedź "Dir" jest właściwa, ponieważ to wejście jest przeznaczone do ustalenia kierunku zliczania (direction). Dzięki temu program może np. odejmować sztuki przy cofaniu przenośnika lub zmieniać kierunek zliczania przy pracy rewersyjnej napędu.
Pozostałe odpowiedzi są niepoprawne, bo pełnią inne role:
- "Cnt" kojarzy się z liczeniem (count) i zwykle dotyczy impulsów zliczających lub samego procesu zliczania, a nie wyboru kierunku. To typowa pułapka językowa: nazwa wygląda "licznikowo", ale nie opisuje sterowania kierunkiem.
- "R" standardowo oznacza reset/kasowanie. Reset zmienia wartość licznika (np. zeruje), ale nie determinuje, czy kolejne impulsy będą dodawane czy odejmowane.
- "Par" sugeruje parametr nastawy (parameter). Parametry mogą określać wartości zadane lub tryb pracy, jednak pytanie dotyczy konkretnego wejścia sterującego kierunkiem zwiększania/zmniejszania, a nie ogólnej parametryzacji.
Wskazówka egzaminacyjna: w pytaniach o bloki PLC szukaj odpowiedzi, której nazwa bezpośrednio odnosi się do funkcji (tu: direction → "Dir"), a pozostałe skróty przypisz do typowych ról: impulsy/zmienna procesu, reset, parametry/nastawy.
