KWALIFIKACJA ELM6 - STYCZEŃ 2022



PYTANIE NR 26.
Do którego wejścia licznika CTUD należy podłączyć sygnał, który w przypadku przyjęcia wartości 1 wyzeruje stan rejestru CV przy założeniu nie zerowej wartości wpisanej do rejestru PV?
Do którego wejścia licznika CTUD należy podłą
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:

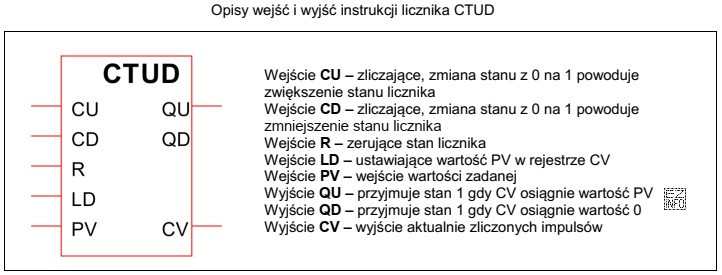

Zgodnie z opisem wejść i wyjść licznika CTUD przedstawionym na zdjęciu, wejście R służy do zerowania stanu licznika. Sygnał o wartości 1 podany na to wejście spowoduje wyzerowanie stanu rejestru CV, niezależnie od wartości wpisanej do rejestru PV.
