KWALIFIKACJA ELM4 - STYCZEŃ 2021



PYTANIE NR 21.

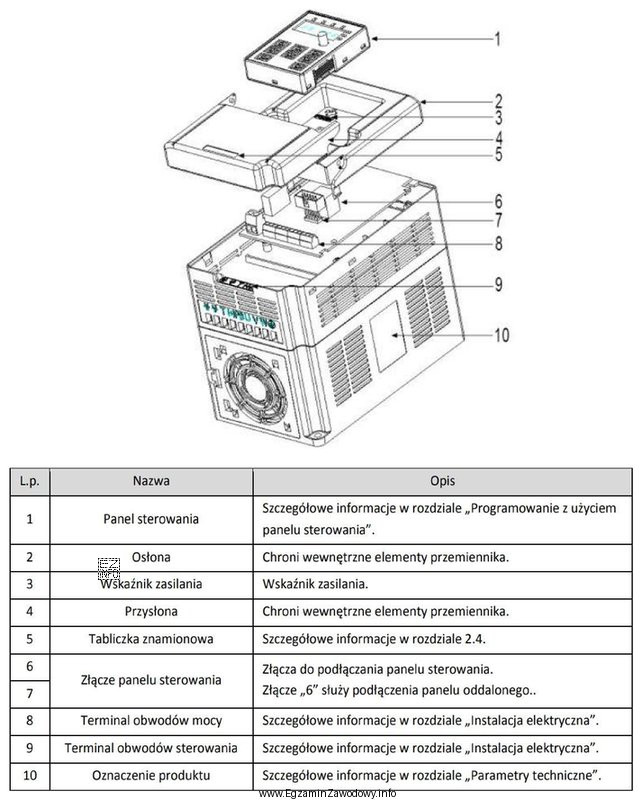

Do którego z przedstawionych na rysunku elementów przemiennika częstotliwości należy podłączyć zewnętrzne przyciski sterownicze umożliwiające oddziaływanie na pracę silnika zasilanego z przemiennika?
Do którego z przedstawionych na rysunku elementów przemiennika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zewnętrzne przyciski sterownicze są elementem obwodów sterowania i powinny być podłączone do terminala obwodów sterowania. Na załączonym rysunku terminal obwodów sterowania jest oznaczony numerem 9, co jest zgodne z opisem w tabeli pod rysunkiem. Pozostałe opcje (6, 7, 8) odpowiadają innym elementom przemiennika, które nie służą do podłączania zewnętrznych przycisków sterowniczych.
