KWALIFIKACJA ELM6 - STYCZEŃ 2021



PYTANIE NR 32.

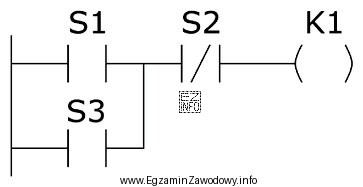

Do której z wymienionych funkcji logicznych odnosi się przedstawiony na rysunku program?
Do której z wymienionych funkcji logicznych odnosi się przedstawiony
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przedstawiony na rysunku program drabinkowy odpowiada funkcji logicznej K1 = (S1∨S3)∧S̅2̅. W schemacie widoczne są dwie gałęzie połączone równolegle (co odpowiada operacji OR, oznaczanej symbolem ∨) - jedna z przełącznikiem S1, druga z S3. Te gałęzie są następnie połączone szeregowo (co odpowiada operacji AND, oznaczanej symbolem ∧) z negacją przełącznika S2 (negacja oznaczana jest nadkreśleniem, w tym przypadku S̅2̅). Taka struktura połączeń dokładnie odzwierciedla podaną funkcję logiczną, gdzie najpierw wykonywana jest operacja OR na S1 i S3, a następnie wynik jest łączony operacją AND z zanegowanym S2.
