KWALIFIKACJA ELE2 - PAŹDZIERNIK 2016



PYTANIE NR 39.

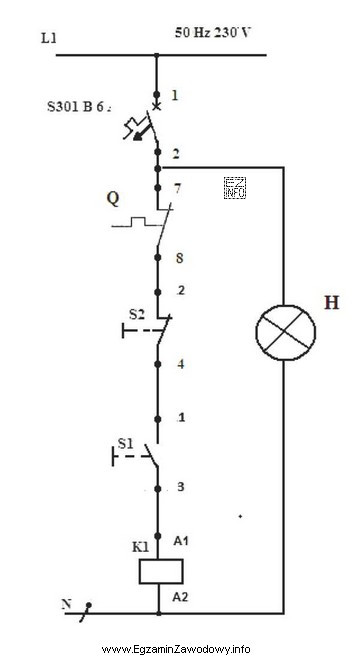

Do których punktów układu należy podłączyć styk pomocniczy samopodtrzymania stycznika?
Do których punktów układu należy podłą
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Styk pomocniczy samopodtrzymania stycznika jest podłączany w taki sposób, aby po wciśnięciu przycisku start (S1) stycznik (K1) pozostał włączony nawet po zwolnieniu przycisku. Na schemacie przycisk S1 jest przyciskiem monostabilnym (przyciskiem impulsowym), który wraca do swojego pierwotnego stanu po zwolnieniu. Podłączenie styków S1:1 i S1:3 pozwala na utworzenie obwodu podtrzymania, który utrzymuje stycznik K1 w stanie załączonym po zwolnieniu przycisku S1.
