Przekaźnik zmierzchowy składa się funkcjonalnie z trzech "obszarów" zacisków:
- zasilanie urządzenia (najczęściej oznaczane jako L i N),
- wyjście sterujące – styk/styki, które załączają obciążenie (np. lampę), często oznaczane numerami zacisków wyjściowych,
- wejście czujnika światła – para zacisków przeznaczona wyłącznie do podłączenia zewnętrznego czujnika (fotokomórki).
W tym zadaniu kluczowe jest, aby nie mylić wejścia czujnika z zasilaniem ani z wyjściem. Czujnik światła nie jest zasilaniem przekaźnika i nie jest też stykami, które podają napięcie na oprawę. Jest elementem pomiarowym: dostarcza sygnał (informację o jasności), na podstawie którego przekaźnik podejmuje decyzję o załączeniu/wyłączeniu oświetlenia.

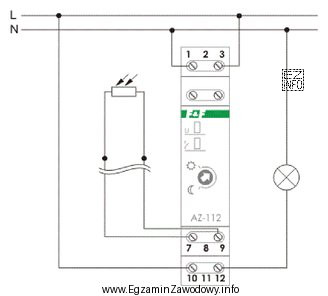

Odpowiedź "7 i 9" jest poprawna, ponieważ na schemacie te zaciski są przypisane do toru czujnika (wejścia czujnika). Pozostałe propozycje odnoszą się do innych funkcji:
- "L i 10" – łączy zacisk fazowy z zaciskiem, który nie jest parą czujnika; to typowy błąd polegający na "szukaniu litery L" zamiast czytania funkcji zacisków.
- "N i 12" – analogicznie miesza przewód neutralny z zaciskiem niewłaściwego toru; czujnik zwykle wymaga dedykowanej pary zacisków, a nie połączenia z N.
- "10 i 12" – to para bardziej typowa dla styków/wyjścia (załączania obciążenia), więc wybranie jej oznacza pomylenie funkcji: student traktuje wyjście jako wejście czujnika.
Wskazówka egzaminacyjna: najpierw zidentyfikuj na schemacie zasilanie (L/N), potem obciążenie (np. oprawa), a dopiero następnie szukaj pary zacisków opisanej jako czujnik/wejście. To ogranicza ryzyko pomylenia zacisków o podobnych numerach.
